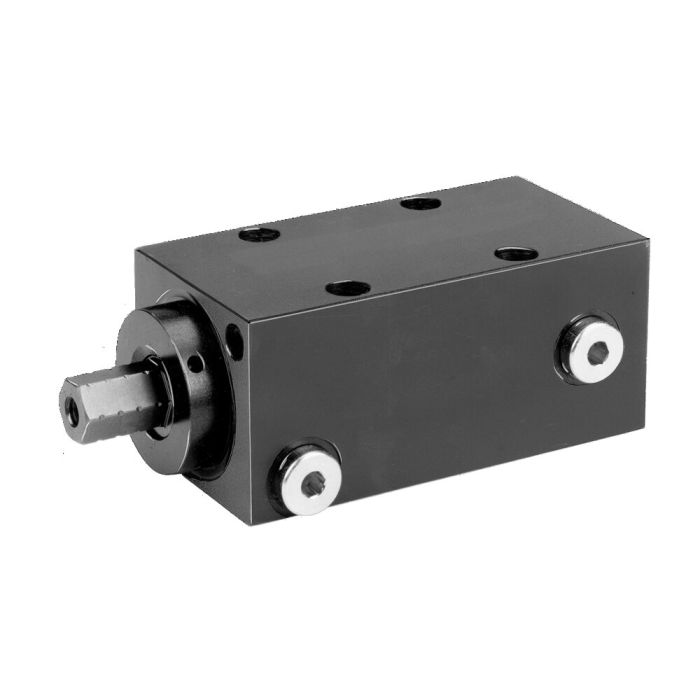

Bomba de fuso

Concepção:
Caixa em aço endurecido e polido. Fuso roscado, endurecido e polido. A bomba axial nº 6901-20 é entregue com 2 porcas ranhuradas. Alimentação de óleo através de conexão roscada.

Aplicação:
A bomba axial é principalmente adequada como gerador de pressão para dispositivos de aperto muito pequenos.

Observação:
Num circuito fechado devem-se ter em mente as seguintes indicações:
Os elementos de aperto hidráulicos ligados à bomba axial devem ser hermeticamente fechados. Devido ao movimento do cilindro fixador durante o movimento de elevação e à compressibilidade do óleo (1% a 140 bar) a cilindrada da bomba helicoidal só deve ser aproveitada a cerca de 70%. Bolhas de ar no óleo aumenta consideravelmente a compressibilidade. Por isso o sistema deve ser completamente purgado. É imprescindível um parafuso de purga do ar no ponto mais alto da aplicação. Neste ponto, após retirar a bomba, deve ser novamente testado óleo. No sistema não podem aparecer, espaços os quais não possam ser purgados. Uma verificação precisa da pressão e da força de aperto só é possível com um manômetro.
Através da aplicação de um interruptor de pressão eletro-hidráulico também é possível a verificação da pressão. Não é possível a aplicação de uma válvula limitadora da pressão para o controle da mesma. É possível um ajuste do fuso roscado com a aparafusadora dinamométrica, mas ainda assim deve ser aplicado um ­ manômetro para a verificação. Na versão de rosquear deve-se ter em mente o binário de aperto.
