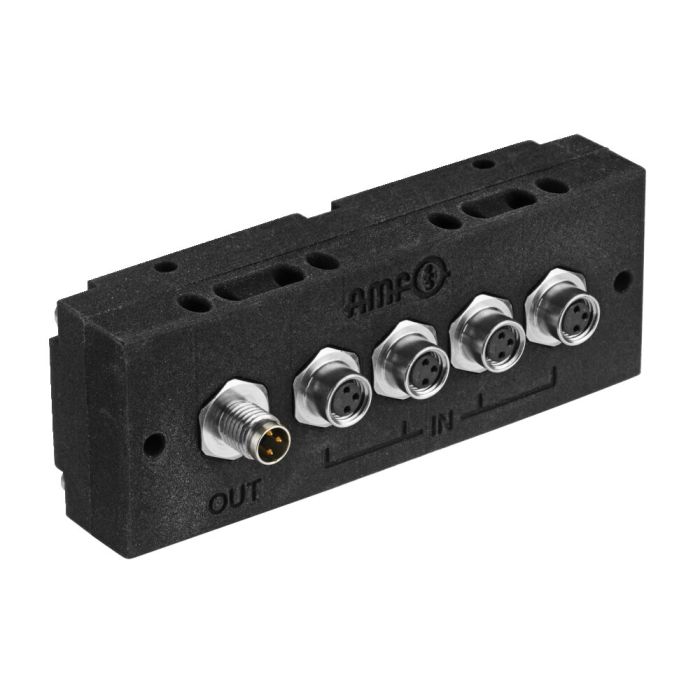

Caixa do sensor
Aplicação:
A caixa do sensor serve para conectar vários sensores a uma unidade transmissora (5010SUS). Para tal, os sensores utilizados são conectados às entradas da caixa do sensor. A saída é ligada à entrada da unidade transmissora com o auxílio de um cabo de ligação (5030ZV-02). O sinal de saída da caixa do sensor detectado pela unidade transmissora corresponde à utilização da função lógica AND dos sinais de entrada, ou seja, apenas quando todos os sensores emitem um sinal, a unidade transmissora detecta um sinal.
Características:
- Entradas: 4 com cabo para sensores sem energia (por ex., microinterruptor ou interruptor Reed)
- Saídas: 1 com cabo para a unidade transmissora
- Projetado para temperaturas ambiente de +5 a +65 °C
Observação:
Para garantia da função da caixa do sensor, é necessário colocar conectores postiços 5030ZK nas entradas não utilizadas da caixa do sensor.
Encomende o cabo de ligação e eventualmente os conectores postiços separadamente.
Para mais informações técnicas, solicite a ficha técnica.
| N.º de encomenda | 569361 |
|---|
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Cabo de conexão Nr. 569362 Ligação da saída da caixa de sensores (5030ZS-01) com a entrada da unidade transmissora (5010SUS), cabo de conexão comprido 300 mm
