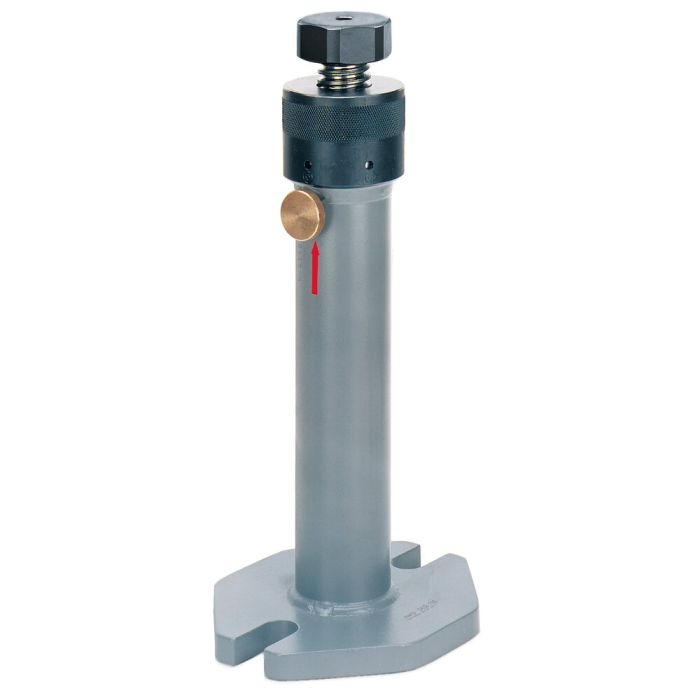

Calço de rosca, de ajuste rápido
Aplicação:
Este calço de rosca permite um pré-ajustamento rápido e um ajustamento contínuo para toda a faixa de alturas.
Blocos adequados: nºs 6440, 6441, 6443, 6445 e 6442G.
Observação:
- Segurar o fuso, máx. 6 kg
- Soltar os parafusos de aperto
- Anel acionador, girar para soltar o fuso
- Ajustar a altura
- Anel acionador, girar para a fixação dos fusos
- Fixar o fuso com o parafuso de aperto
Não ajustar o calço de rosca com carga!
Vantagens:
- Rosca M10 no lado superior do fuso para a fixação de elementos de encaixe.
- Alturas de aperto maiores podem ser alcançadas pela montagem com anéis espaçadores de alumínio nº 6442G e nº 6415.
- Placa de base com orifícios oblongos fechados para a fixação na mesa da máquina.
| N.º de encomenda | 75705 |
|---|---|
| Tipo de produto | Calço de rosca |
| Altura mín. [mm] | 320 |
| Altura máx. [mm] | 450 |
| Máx. força de suporte [kN] | 50 |
