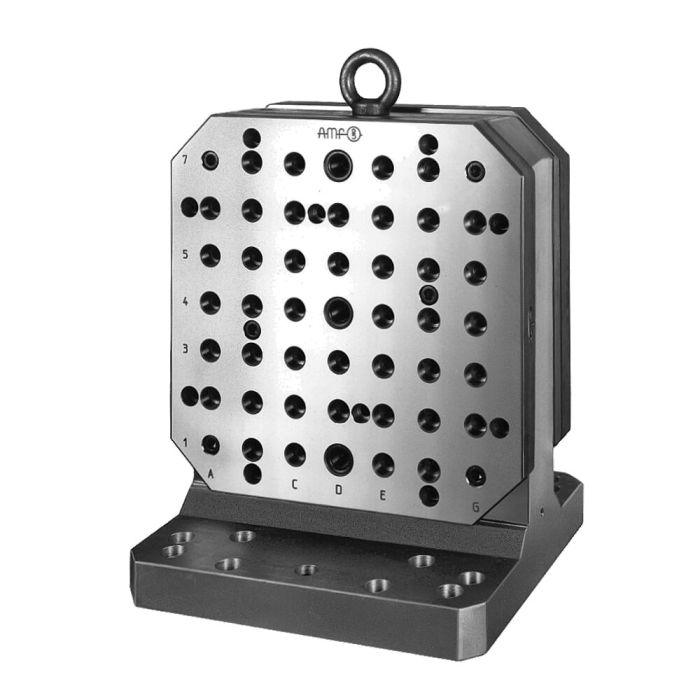

Cantoneira de fixação

Características:
Rosca de fixação (M): M12 Distância de molde (R): 40 mm ± 0,01 mm Orifício de molde (D): Ø 16F7 Orifício de molde (E): 12 mm Perpendicularidade: 0,01/100 mm Áreas de fixação: Retificadas após nitretação Dureza (Palete de fixação): 700-100 HV1 nitretado a plasma Material: Corpo: Alumínio fundido Palete: Aço cementado Furo de alinhamento e furo central: Com mangas endurecidas conforme DIN 179 com área de fixação e base Base: Com furação conforme a tabela ou o desenho, adequado para mesa de máquina conforme DIN 55201 Contorno (paletes de fixação): serrado/cortado com oxicorte Palete de fixação montado: Conforme a tabela

Observação:
Com esquadros de fixação nº 6362D-**, a tolerância de perpendicularidade é composta pela tolerância do esquadro de fixação nº 6362B (corpo) e pela tolerância de paralelismo.
