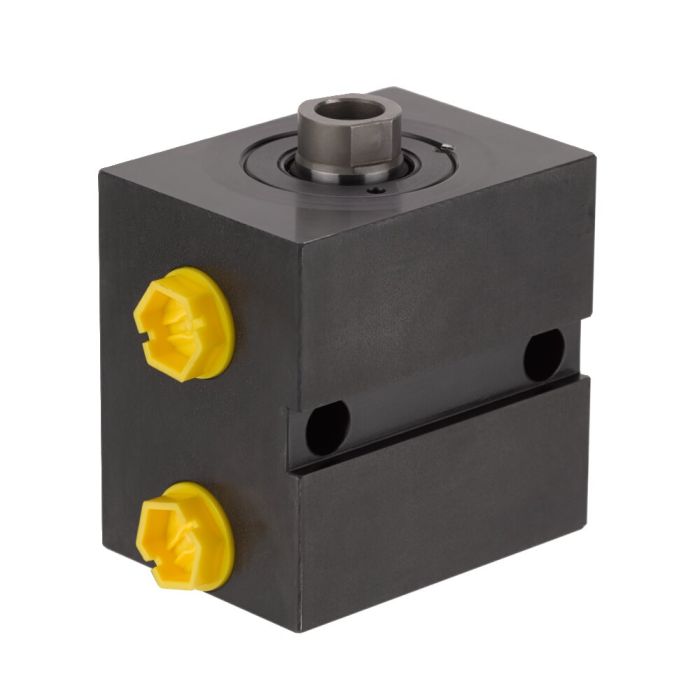

Cilindro de bloco

Pressão máx. de serviço de 500 bar, força de aperto máx. 62,5 kN, curso máx. 25 mm, dupla ação

N.º de encomenda

62455

Variantes do produto

N.º de encomenda	Nº do artigo	Força de pressão de 100 bar [kN]	Força de pressão de 500 bar [kN]	Força de tração de 100 bar [kN]	Força de tração de 500 bar [kN]	Curso H [mm]	Vol. Pressão [cm³]	Vol. Tração [cm³]	Ø dos pistões [mm]	Peso [g]
295246	6926D-50-400	12,5	62,5	7,6	38,0	100	125,0	76,0	40	5800
295618	6926D-8-400	2,0	10,0	1,2	6,0	100	20,0	12,0	16	2200
295626	6926D-12-400	3,1	15,5	1,6	8,0	100	31,0	20,0	20	2300
295634	6926D-20-400	5,0	25,0	2,9	14,5	100	50,0	29,0	25	3100
295642	6926D-32-400	8,0	40,0	4,9	24,5	100	80,0	49,0	32	4500
295667	6926D-78-400	19,6	98,0	11,6	58,0	100	196,0	116,0	50	8500
295675	6926D-125-400	31,1	155,0	18,6	93,0	100	311,0	186,0	63	14500
295683	6926D-200-003	50,3	251,5	30,6	153,0	32	160,0	98,0	80	15000
295691	6926D-200-004	50,3	251,5	30,6	153,0	80	402,0	245,0	80	21000
295709	6926D-200-400	50,3	251,5	30,6	153,0	100	503,0	305,0	80	24000
62067	6926D-8-003	2,0	10,0	1,2	6,0	16	3,2	1,9	16	880
62091	6926D-8-004	2,0	10,0	1,2	6,0	50	10,0	6,0	16	1420
62158	6926D-12-003	3,1	15,5	1,6	8,0	16	5,0	3,2	20	950
62166	6926D-12-004	3,1	15,5	1,6	8,0	50	15,5	10,0	20	1470
62190	6926D-20-003	5,0	25,0	2,9	14,5	20	9,8	5,8	25	1340
62208	6926D-20-004	5,0	25,0	2,9	14,5	50	25,0	14,5	25	1980
62372	6926D-32-003	8,0	40,0	4,9	24,5	25	20,0	12,2	32	2200
62380	6926D-32-004	8,0	40,0	4,9	24,5	50	40,0	24,5	32	2910
62455	6926D-50-003	12,5	62,5	7,6	38,0	25	31,4	19,1	40	2970
62463	6926D-50-004	12,5	62,5	7,6	38,0	50	62,5	38,0	40	3860
62570	6926D-78-003	19,6	98,0	11,6	58,0	25	49,0	29,0	50	4700
62588	6926D-78-004	19,6	98,0	11,6	58,0	50	98,0	58,0	50	5940
62653	6926D-125-003	31,1	155,5	18,6	93,0	30	93,5	55,8	63	8440
62786	6926D-125-004	31,1	155,5	18,6	93,0	50	155,5	93,0	63	10010

N.º de encomenda	A	b	C	ØE	F	L	m	N x Profundidade	Q	R	S	ØW	X	Y	Z
295246	85	154	63	25	40	10	11	M16x25	63	G1/4	22	10,5	3	12	24,0
295618	60	144	35	10	30	6	11	M6x12	40	G1/4	8	6,5	2	8	16,5
295626	60	148	35	14	30	7	11	M8x15	40	G1/4	10	6,5	2	8	17,0
295634	65	144	45	16	33	7	11	M10x15	50	G1/4	13	8,5	2	10	18,0
295642	75	150	55	20	38	10	11	M12x15	55	G1/4	17	10,5	3	12	22,0
295667	100	165	75	32	44	10	13	M20x30	76	G1/4	27	13,0	5	16	27,0
295675	125	172	95	40	50	14	17	M27x40	95	G1/2	36	17,0	5	20	26,0
295683	160	117	120	50	60	14	21	M30x40	120	G1/2	46	21,0	7	24	34,0
295691	160	165	120	50	60	14	21	M30x40	120	G1/2	46	21,0	7	24	34,0
295709	160	185	120	50	60	14	21	M30x40	120	G1/2	46	21,0	7	24	34,0
62067	60	56	35	10	30	6	11	M6x12	40	G1/4	8	6,5	2	8	16,5
62091	60	91	35	10	30	6	11	M6x12	40	G1/4	8	6,5	2	8	16,5
62158	60	61	35	14	30	7	11	M8x15	40	G1/4	10	6,5	2	8	17,0
62166	60	95	35	14	30	7	11	M8x15	40	G1/4	10	6,5	2	8	17,0
62190	65	64	45	16	33	7	11	M10x15	50	G1/4	13	8,5	2	10	18,0
62208	65	94	45	16	33	7	11	M10x15	50	G1/4	13	8,5	2	10	18,0
62372	75	75	55	20	38	10	11	M12x15	55	G1/4	17	10,5	3	12	22,0
62380	75	100	55	20	38	10	11	M12x15	55	G1/4	17	10,5	3	12	22,0
62455	85	79	63	25	40	10	11	M16x25	63	G1/4	22	10,5	3	12	24,0
62463	85	104	63	25	40	10	11	M16x25	63	G1/4	22	10,5	3	12	24,0
62570	100	90	75	32	44	10	13	M20x30	76	G1/4	27	13,0	5	16	27,0
62588	100	115	75	32	44	10	13	M20x30	76	G1/4	27	13,0	5	16	27,0
62653	125	102	95	40	50	14	17	M27x40	95	G1/4	36	17,0	5	20	26,0
62786	125	122	95	40	50	14	17	M27x40	95	G1/4	36	17,0	5	20	26,0

Detalhes

Concepção:
Revestimento do cilindro em aço endurecido e polido. Pistões e biela do pistão endurecidos por cementação e esmerilados. Vedação em tandem, bem como separador na biela do pistão. Biela do pistão com rosca interna. Alimentação de óleo através de conexão roscada.

Características:
Montagem universal em dispositivos através de furos de fixação. Cada tamanho de cilindro está disponível com três cursos diferentes.

Observação:
Velocidade máxima de deslocamento de 0,5 m/s.
Os cilindros de bloco estão equipados com ranhuras para a mola de ajuste. Com pressões de funcionamento acima de 160 bar os cilindros devem ser apoiados pela ranhura transversal ou na
base do cilindro. Para a fixação devem ser usados parafusos da classe de resistência 12.9. Dimensão não tolerada de acordo com DIN ISO 2768.

Sob consulta:
Mais medidas estão disponíveis a pedido.
