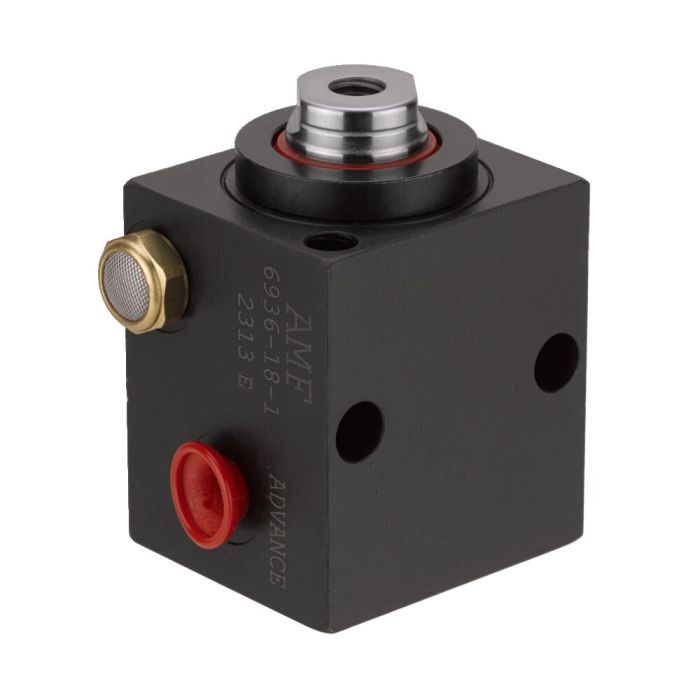

Cilindro de bloco

Pressão máx. de serviço de 350 bar, força de aperto máx. 10,1 kN, curso máx. 6,5 mm, simples ação

N.º de encomenda

68023

Variantes do produto

N.º de encomenda	Nº do artigo	Força de pressão de 100 bar [kN]	Força de pressão de 350 bar [kN]	Curso B [mm]	Vol. [cm³]	Superfície do êmbolo [cm²]	Peso [g]
68023	6936-10-1	2,88	10,1	6,5	1,9	2,9	463
68049	6936-10-2	2,88	10,1	19,0	5,7	2,9	653
68056	6936-18-1	5,08	17,8	12,5	6,5	5,1	880
68072	6936-18-2	5,08	17,8	25,5	13,0	5,1	1061
68098	6936-18-3	5,08	17,8	51,0	26,0	5,1	1442
68114	6936-40-1	11,40	39,9	12,5	14,5	11,4	1270
68130	6936-40-2	11,40	39,9	25,5	29,0	11,4	1506

Detalhes

Concepção:
Revestimento do cilindro em aço endurecido e polido. Pistões e biela do pistão endurecidos por cementação e esmerilados. Biela do pistão com rosca interna. Separador na biela do pistão. Mola restabelecedora em aço inoxidável. Alimentação de óleo através de conexão roscada.

Aplicação:
Montagem universal em dispositivos através de furos de fixação. Elemento universal para apertar, pressionar, fixar e rebitar.

Características:
Cada tamanho de cilindro está disponível com diversos comprimentos de curso. Furos longitudinais e transversais numa versão. Na rosca interna da biela do pistão podem ser fixadas várias pontas de pressão.

Observação:
Na aplicação em cilindros de ação simples existe o perigo do líquido ser aspirado. Aqui a ventilação deve ser deslocada para uma área limpa e protegida através de uma tubagem de ligação. Na colocação em funcionamento observar uma perfeita purga. Para pressões de operação acima de 100 bar, os cilindros devem ser apoiados na base do cilindro durante a montagem através dos furos cruzados. Para a fixação devem ser utilizados parafusos da classe de tração 12.9.

Especificações técnicas

Mais informação
N.º de encomenda	68023
Força de aperto máx. [kN]	10.1
Máx. de funcionamento [bar]	350
Tipo de comando	Simples ação
Curso [mm]	6.5

CAD

Transferências

Se perder uma transferência, escreva-nos através do nosso formulário de contacto.

Área	Língua	Nome do arquivo	Arte	Tamanho

Para descargas gerais, tais como catálogos e brochuras, clique aqui.

Produtos similares

Cilindro de bloco Nr. 68049 Pressão máx. de serviço de 350 bar, força de aperto máx. 10,1 kN, curso máx. 19 mm, simples ação

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Cilindro de bloco Nr. 68155 Pressão máx. de serviço de 350 bar, força de aperto máx. 10,1 kN, curso máx. 6,5 mm, dupla ação

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "
Cilindro de bloco Nr. 68171 Pressão máx. de serviço de 350 bar, força de aperto máx. 10,1 kN, curso máx. 19 mm, dupla ação

Adicionar à lista de observação Adicionar à Comparação

"O seu preço: "

N.º de encomenda	A	C	D	ØE	F	G	Øh	J	k	L	m	N	P	ØQ	S	SW	T	V	W	X x Profundidade	ØY	Z	AA	AB	AC
68023	60	46,5	7,5	7	-	23,5	12,2	33,5	5,5	51	33,5	16,5	23	7	8	11	14	16	28,5	M6x11	27	9,5	28	9,5	-
68049	79	66	7,5	7	-	23,5	12,2	33,5	5,5	51	33,5	16,5	23	7	8	11	14	16	28,5	M6x11	27	9,5	47	9,5	-
68056	71	57	8	9	-	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	28,5	8	14,5
68072	84	69,5	8	9	-	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	41	8	14,5
68098	112,5	98,5	8	9	41	26,5	20,1	38	6,5	51	38	19	25,5	7	16	17	22	32	44,5	M8x11	35	12,5	70	8	14,5
68114	73	57	10	9	-	26,5	28,2	51	9	63,5	48	24	31,5	9	17,5	25	25,5	35,5	51	M12x13	44,5	12,5	28,5	8	17,5
68130	86	69,5	10	9	-	26,5	28,2	51	9	63,5	48	24	31,5	9	17,5	25	25,5	35,5	51	M12x13	44,5	12,5	41	8	17,5
