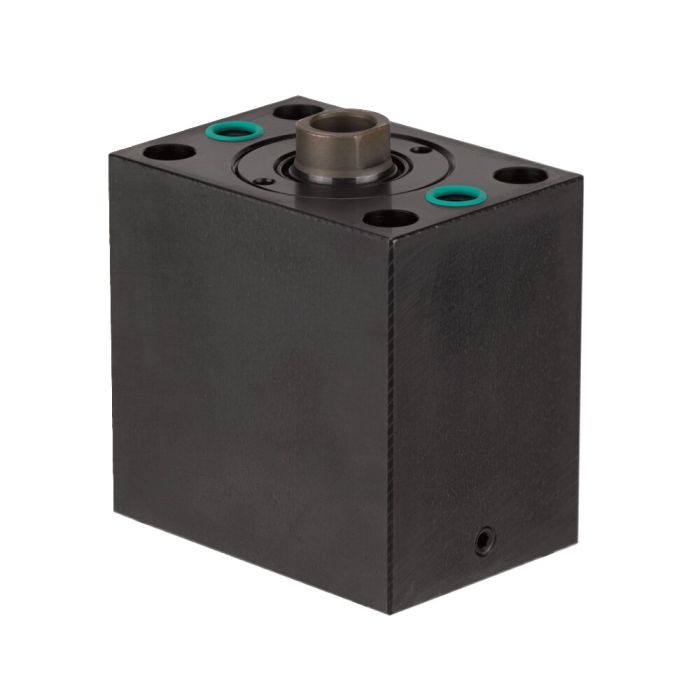

Cilindro de bloco com ligação de anel em O do lado da barra
Concepção:
Revestimento do cilindro em aço polido.
Pistão e biela do pistão endurecidos por cementação e esmerilados. Vedação em tandem, bem como separador na biela do pistão. Biela do pistão com rosca interna. Alimentação de óleo através de canal de óleo no corpo do dispositivo.
Características:
Montagem universal em dispositivos através de furos de fixação.
Cada tamanho de cilindro está disponível com três cursos diferentes.
Observação:
Velocidade máxima de deslocamento de 0,5 m/s.
Para a fixação devem ser usados parafusos da classe de resistência 12,9.
Dimensão não tolerada de acordo com a DIN ISO 2768.
Sob consulta:
Mais medidas estão disponíveis a pedido.
| N.º de encomenda | 328252 |
|---|---|
| Força de aperto máx. [kN] | 155.5 |
| Máx. de funcionamento [bar] | 500 |
| Tipo de comando | Dupla ação |
| Curso [mm] | 30 |
