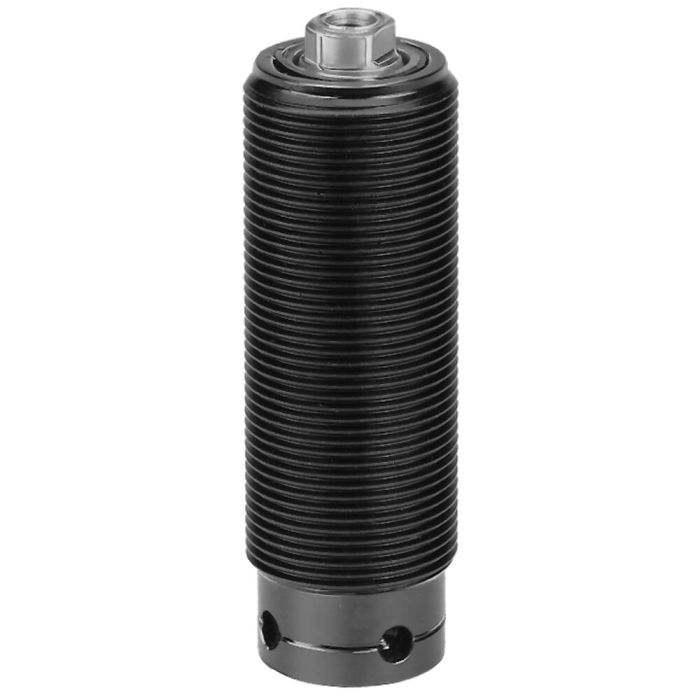

Cilindro de montagem
Concepção:
Revestimento do cilindro em aço endurecido e polido. Pistões e biela do pistão endurecidos por cementação e esmerilados. Biela do pistão com rosca interna. Separador na biela do pistão. Revestimento do cilindro com rosca métrica fina para porca ranhurada DIN70852. Mola restabelecedora em aço inoxidável. Alimentação de óleo através de conexão roscada.
Aplicação:
Para a modificação adicional de dispositivos de aperto mecânicos em hidráulicos. O cilindro de montagem pode ser aplicado nos furos de passagem e fixado por contraporca com 2 porcas ranhuradas. Elemento universal para apertar, pressionar, fixar e rebitar.
Características:
A rosca métrica fina que percorre todo o comprimento do cilindro equipada com 2 porcas ranhuradas DIN 70852 o ajuste longitudinal através de uma grande área. Na rosca interna da biela do pistão podem ser rapidamente fixadas vária pontas de pressão.
| N.º de encomenda | 67801 |
|---|---|
| Força de aperto máx. [kN] | 10.1 |
| Máx. de funcionamento [bar] | 350 |
| Tipo de comando | Simples ação |
| Curso [mm] | 19 |
