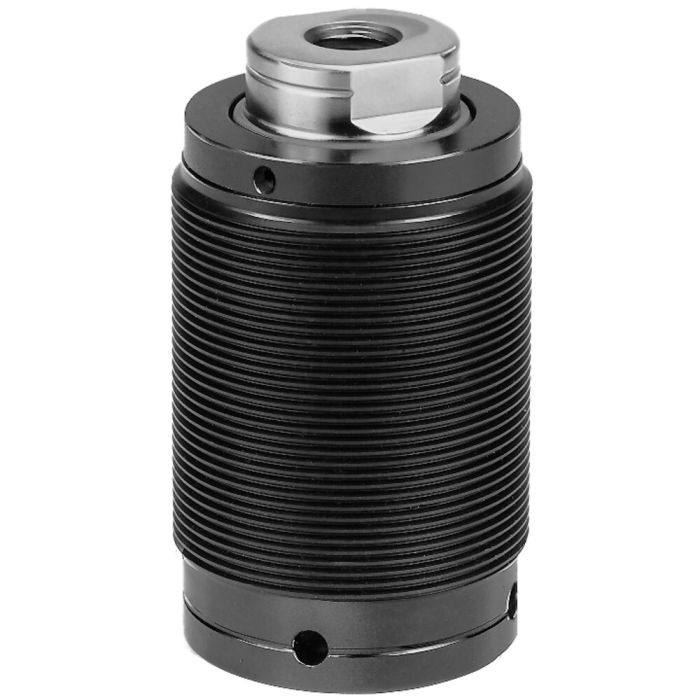

Cilindro de montagem

Força de aperto máx. 39,9 kN, máx. curso 12,5 mm, simples ação

N.º de encomenda

67900

Variantes do produto

N.º de encomenda	Nº do artigo	Força de pressão Vh com 100 bar [kN]	Força de pressão Vh com 350 bar [kN]	Curso C [mm]	Vol. VH [cm³]	Superfície do êmbolo do VH [cm²]	Peso [g]
67843	6925-18-1	5,08	17,8	12,5	6,4	5,1	304
67868	6925-18-2	5,08	17,8	25,5	13,0	5,1	354
67884	6925-18-3	5,08	17,8	51,0	26,0	5,1	463
67900	6925-40-1	11,40	39,9	12,5	14,2	11,4	644
67926	6925-40-2	11,40	39,9	25,5	29,0	11,4	744

N.º de encomenda	Øa	b	D	E	F	G	SW	J x Profundidade	k	ØL
67843	20,1	68,0	12,5	39,5	8	M35x1,5	17	M8x11	6,5	30,5
67868	20,1	80,5	12,5	52,5	8	M35x1,5	17	M8x11	6,5	30,5
67884	20,1	109,0	12,5	81,0	8	M35x1,5	17	M8x11	6,5	30,5
67900	28,2	70,0	12,5	39,5	10	M48x1,5	25	M12x13	9,0	45,0
67926	28,2	83,0	12,5	52,5	10	M48x1,5	25	M12x13	9,0	45,0

Detalhes

Concepção:
Revestimento do cilindro em aço endurecido e polido. Pistões e biela do pistão endurecidos por cementação e esmerilados. Biela do pistão com rosca interna. Separador na biela do pistão. Revestimento do cilindro com rosca métrica fina para porca ranhurada DIN70852. Alimentação de óleo através de conexão roscada.

Aplicação:
Adequado para a modificação adicional de dispositivos de aperto mecânicos em hidráulicos. O cilindro de montagem pode ser aplicado nos furos de passagem e fixado por contraporca com 2 porcas ranhuradas. Elemento universal para apertar, pressionar, fixar, rebitar e perfurar.

Características:
A rosca métrica fina que percorre todo o comprimento do cilindro equipada com 2 porcas ranhuradas DIN 70852 o ajuste longitudinal através de uma grande área. Na rosca interna da biela do pistão podem ser rapidamente fixadas vária pontas de pressão.

Observação:
Na colocação em funcionamento ter em mente uma boa ventilação.

VH = curso prévio, RH = curso de retorno
