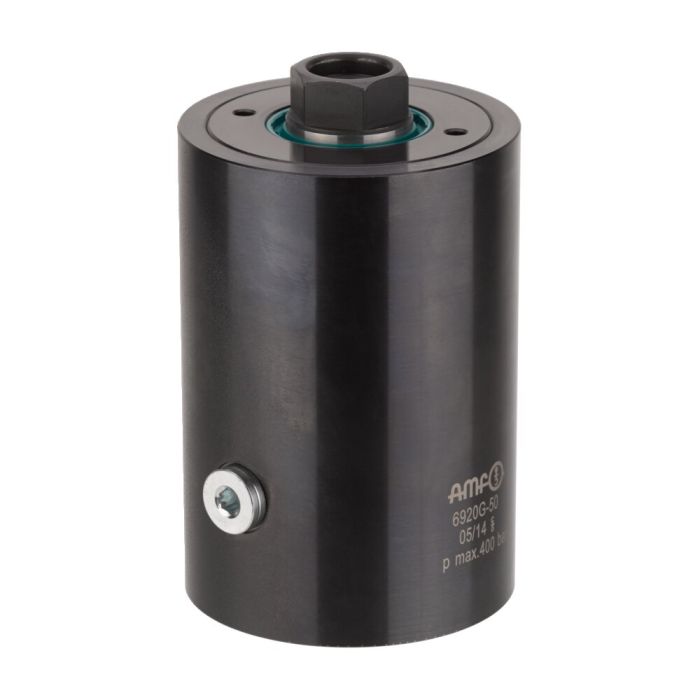

Cilindro de pistões ocos com rosca interna

Concepção:
Revestimento do cilindro em aço polido. Pistões e biela do pistão endurecidos por cementação e esmerilados. Mola restabelecedora integrada. Filtro de bronze sinterizado integrado. 2 separadores e parafuso de purga. Alimentação de óleo através de conexão roscada.

Aplicação:
Os cilindros são especialmente adequados para a modificação adicional de dispositivos existentes em acionamento hidráulico. No aperto de peças na mesa da máquina, o cilindro de pistões ocos pode ser encaixado como porca hidráulica através do parafuso de aperto. Através do tipo de construção, é possível, a qualquer momento, montar cilindros de pressão ou de tração.

Características:
Através da aplicação em bronze sinterizado e de purga e dos 2 separadores, o cilindro está o melhor protegido possível contra a sujeira e aparas. O cilindro pode ser deslocado até à posição final. Ligação de óleo de ambos os lados para que o cilindro possa posicionar os tubos alinhados sem problemas.

Observação:
O cilindro de tamanho 20 a 50 são regulados no esforço pressão para a combinação com parafusos zincados da classe de proteção 8.8. Nos tamanhos 80 e 125 devem ser utilizados parafusos da classe de tração 12.9.
No caso dos cilindros de simples ação existe o perigo de o líquido ser aspirado. Os cilindros devem ser protegidos contra a influência direta de líquidos de refrigeração e de corte. O filtro de bronze sinterizado integrado deve ser protegido através da respectiva disposição ou através de uma cobertura.
