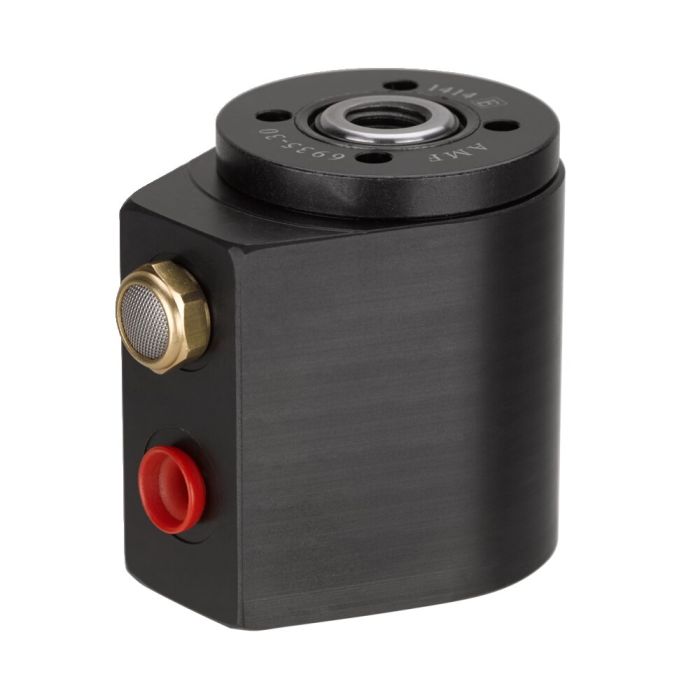

Cilindro de pistões ocos com rosca interna

Força de aperto máx. 29,7 kN, máx. curso 9,5 mm, simples ação

N.º de encomenda

67876

Variantes do produto

N.º de encomenda	Nº do artigo	Força de tração e de pressão do VH de 100 bar [kN]	Força de tração e de pressão do VH de 350 bar [kN]	Curso B [mm]	Vol. [cm³]	Superfície do êmbolo efectiva [cm²]	Peso [g]
67850	6935-20	5,8	20,6	6,5	3,8	5,9	572
67876	6935-30	8,4	29,7	9,5	8,1	8,5	940
67892	6935-53	15,2	53,2	12,5	19,3	15,2	1837

N.º de encomenda	A	C	D	E	F	G	H	J x Profundidade	ØK	L	m	N	P	ØQ	ØS
67850	51,0	7,0	43,5	41,5	32	M10	28,5	M6x6	10,5	12	20,5	15	55	16,0	39,5
67876	63,5	7,0	56,5	49,5	36	M12	24,5	M8x8	13,5	18	25,5	15	62	19,0	47,5
67892	76,0	9,5	66,0	64,5	50	M16	25,0	M10x13	16,5	23	30,0	18	76	25,5	63,5

Detalhes

Concepção:
Revestimento do cilindro em aço endurecido e polido. Pistões e biela do pistão endurecidos por cementação e esmerilados. Biela do pistão com furo de passagem e rosca interna. Separador na biela do pistão. Mola restabelecedora em aço inoxidável. Alimentação de óleo através de conexão roscada.

Aplicação:
Adequado para a modificação adicional de dispositivos de aperto mecânicos em hidráulicos. O cilindro de pistões furos passantes pode ser aplicado como cilindro de pressão e cilindro de tração. Cilindro tensor universal para apertar, pressionar, fixar e perfurar.

Características:
Cilindro fixador com rosca interna. Na rosca interna da biela do pistão podem ser rapidamente fixadas várias peças de pressão.

Observação:
Na aplicação em cilindros de simples ação existe o perigo de o líquido ser aspirado. Os cilindros devem ser protegidos da influência direta de líquidos de arrefecimento e de corte. O filtro em bronze sinterizado integradodeve ser protegido através da respectiva disposição ou de uma cobertura. Na colocação em funcionamento ter em mente uma boa ventilação.

VH = curso prévio, RH = curso de retorno
