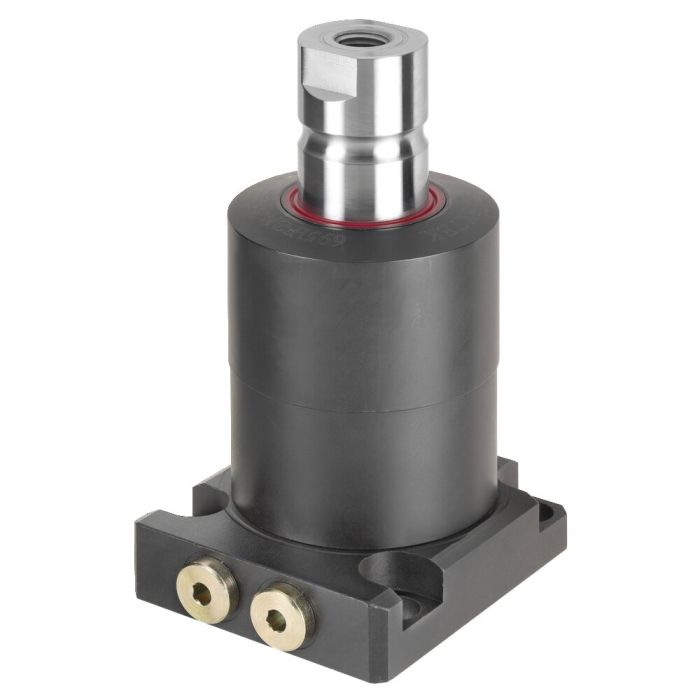

Cilindro de tração e compressão, flange na base, com biela guiada

Concepção:
Revestimento do cilindro em aço endurecido e polido. Biela do pistão endurecida e cromada. Biela do pistão com rosca interna. Anel em O para a vedação do flange. Separador na biela do pistão. Alimentação de óleo através da conexão roscada ou do canal de óleo no corpo do dispositivo.

Aplicação:
Elemento fixador de tração e compressão universal para aplicação multifacetada.

Características:
Na rosca interna da biela do pistão podem ser fixadas várias pontas de pressão. Os grampos podem ser fixados como nos grampos giratórios.

Observação:
O curso do pistão é conduzido, por isso ter em mente o fluxo volumétrico Q máx. Na montagem de acessórios no pistão não pode ser exercida força sobre os pistões. Na colocação em funcionamento ter em mente uma boa ventilação. Para o estrangulamento do fornecimento de óleo pode ser utilizada opcionalmente a válvula de estrangulamento de retenção nº 6916-12-04.

Vantagens:
- Aumento do número de esferas e ranhuras para 3 peças, para atingir uma precisão de posição e de repetição mais elevada. Com isso também é prolongada a vida útil.
- Guiamento mais preciso
- Força de compressão das esferas na ranhura aumentada, através disso é garantido um guiamento preciso por um longo tempo de utilização.
- Perfil V da ranhura de funcionamento da esfera garante um funcionamento mais profundo na parede da ranhura do que no canto da ranhura.
- Novos materiais para extensão da vida útil da biela e da guia.
