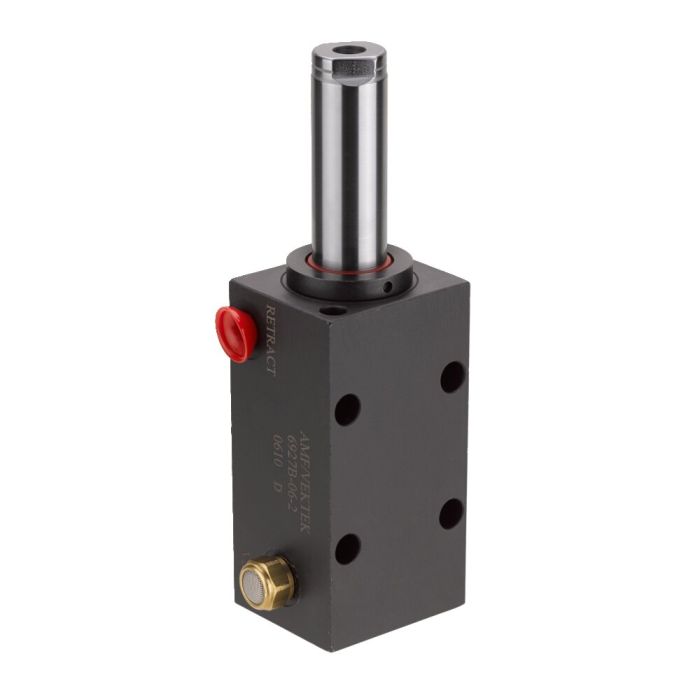

Cilindro de tração, tipo bloco
Concepção:
Revestimento do cilindro em aço endurecido e polido. Biela do pistão endurecida e cromada. Biela do pistão com rosca interna. Separador na biela do pistão. Alimentação de óleo através de conexão roscada.
Aplicação:
Elemento fixador de tração universal para aplicação multifacetada.
Características:
A biela do pistão não é inserida. Na rosca interna da biela do pistão podem ser fixadas várias pontas de pressão. As cabeças dos grampos podem ser fixadas como nos grampos giratórios. Revestimento do cilindro com furos de fixação longitudinais e transversais.
Observação:
Na aplicação em cilindros de simples ação existe o perigo de o líquido ser aspirado. Aqui a ventilação deve ser deslocada para uma área limpa e protegida através de uma tubagem de ligação. Na colocação em funcionamento ter em mente uma boa ventilação.
| N.º de encomenda | 68080 |
|---|---|
| Força de aperto máx. [kN] | 5.9 |
| Máx. de funcionamento [bar] | 350 |
| Tipo de comando | Simples ação |
| Curso [mm] | 51 |
