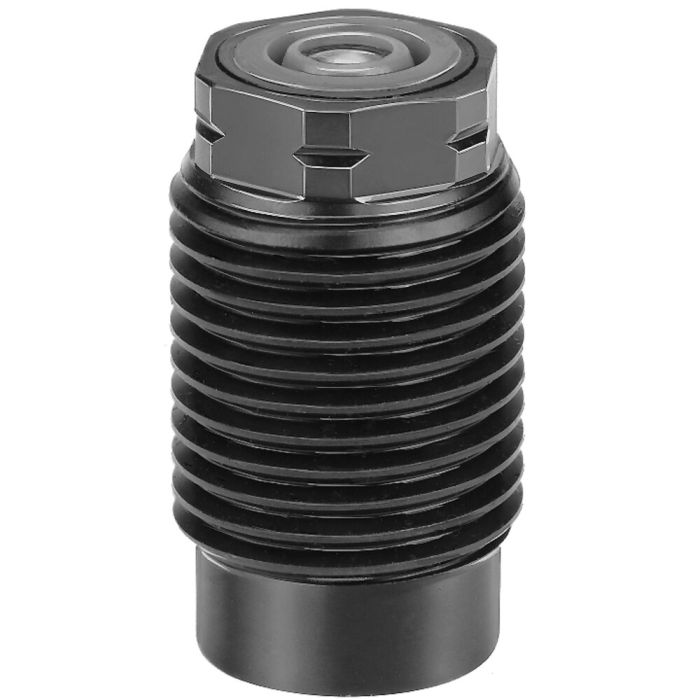

Cilindro roscado com vedação na base
Concepção:
Revestimento do cilindro em aço endurecido e polido. Pistões e biela do pistão endurecidos por cementação e esmerilados. Biela do pistão convexa ou com rosca interna. Separador na biela do pistão. Mola restabelecedora em aço inoxidável. Alimentação de óleo através de canal de óleo no corpo do dispositivo.
Aplicação:
O cilindro roscado pode ser aplicado nos dispositivos poupando espaços. Cilindro fixador universal para apertar, pressionar, fixar e posicionar.
Características:
Pequenas dimensões e consequente distância reduzida na disposição em linha.
Observação:
Os cilindros não podem ser carregados no estado de funcionamento. Os cilindros devem ser protegidos da influência direta de líquidos de corte e de refrigeração agressivos. Na colocação em funcionamento ter em mente uma boa ventilação.
| N.º de encomenda | 68353 |
|---|---|
| Força de aperto máx. [kN] | 10.1 |
| Máx. de funcionamento [bar] | 350 |
| Tipo de comando | Simples ação |
| Curso [mm] | 9.5 |
