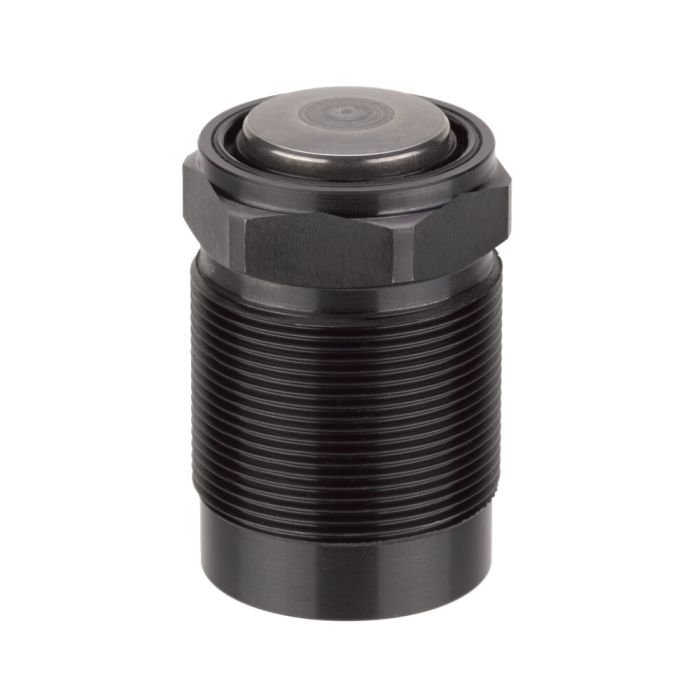

Cilindro roscado com vedação na base, com ponta do pistão abaulada

Concepção:
Revestimento do cilindro em aço polido. Pistões e biela do pistão endurecidos por cementação e esmerilados. Separador na biela do pistão, incluindo vedação de plástico para a vedação no lado da base do cilindro. No nº 6929-02x05 e 6929-02 x 10 vedação com arruela Cu. Alimentação de óleo através de canal de óleo no corpo do dispositivo.

Aplicação:
Estes cilindros roscados podem ser utilizados em dispositivos de aperto de todo o tipo. Ideal para barras de pressão para a compensação de tolerâncias em dispositivos múltiplos, bem como para o posicionamento, aperto ou ejeção e fixação de peças de trabalho.

Características:
Pequenas dimensões, reduzida distância na disposição em linha. Os cilindros podem ser parafusados no corpo do dispositivo até o sextavado.

Observação:
Os cilindros roscados não podem ser carregados no estado de funcionamento. Os cilindros devem ser protegidos da influência direta de líquidos de corte e de refrigeração. No furo de encaixe a superfície de vedação deve estar em ângulo reto e plana em relação à rosca. Nos tamanhos 02x05 e 02x10, devido à dimensão de montagem, não é possível a aplicação de um encosto interno para os pistões. Por isso, não opere os cilindros roscados sem peça, pois caso contrário a mola pode ficar danificada ou pode ceder e perder força de tensão.
