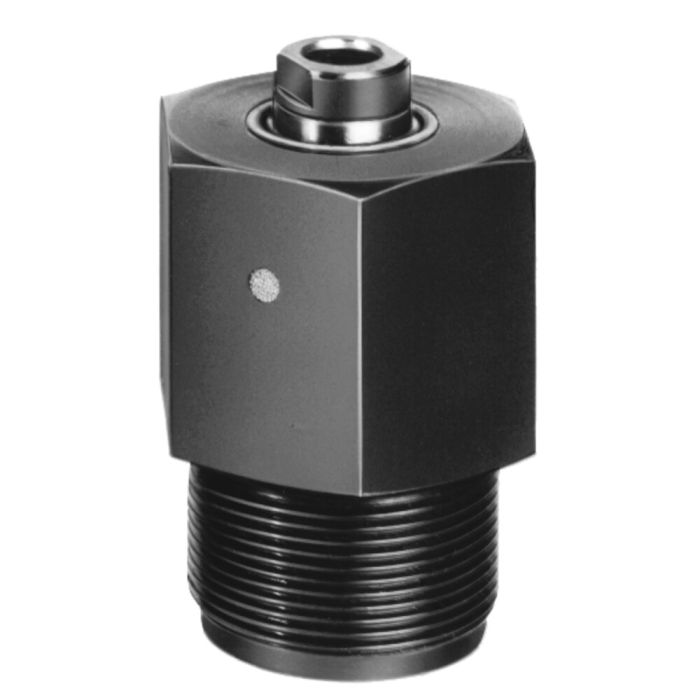

Cilindro roscado, pistão com rosca interna

Concepção:
Revestimento do cilindro em aço polido, com sextavado externo. Pistões e biela do pistão endurecidos por cementação e esmerilados. Separador na biela do pistão. Mola restabelecedora integrada. Aplicação de purga em bronze sinterizado. Fixação com rosca fina comum. Vedação através de margem vedada, ver "Indicação". Alimentação de óleo através de canal de óleo no corpo do dispositivo.

Aplicação:
Ideal para barras de pressão para a compensação de tolerâncias em dispositivos múltiplos, bem como para o posicionamento, aperto ou ejeção e fixação de peças de trabalho.

Características:
Pequenas dimensões, reduzida distância na disposição em linha. Os cilindros devem ser parafusados no corpo do dispositivo até o sextavado.

Observação:
Os cilindros roscados não podem ser carregados no estado de funcionamento. Em cilindros de simples ação existe o perigo de que o líquido seja aspirado. Os cilindros devem ser protegidos da influência direta de líquidos de arrefecimento e de corte. O filtro de bronze sinterizado deve ser protegido através da respectiva disposição ou através de uma cobertura. Vedação efetuada através de margens vedadas. No furo de encaixe a superfície de vedação deve estar em ângulo reto, plana e endurecida em relação à rosca.
