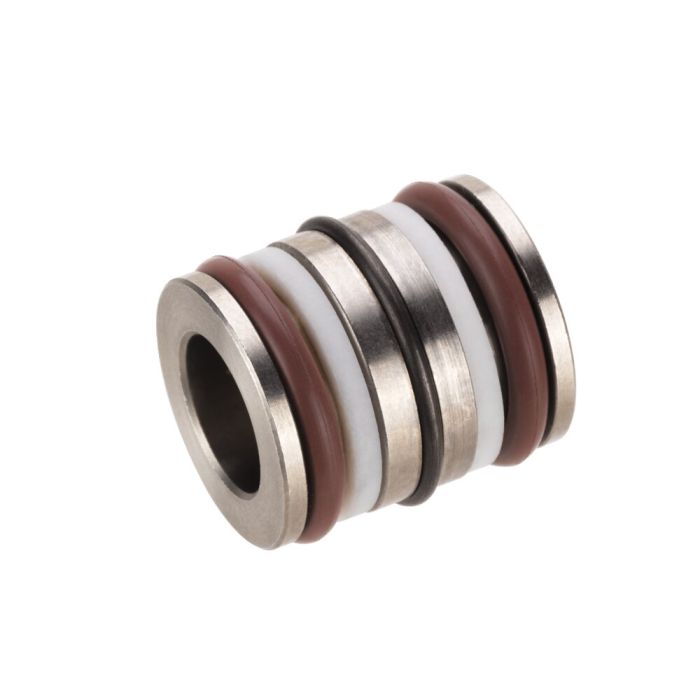

Conector
Pressão de serviço máx. 500 bar, largura nominal 3
N.º de encomenda
554415
Concepção:
Caixa em aço inoxidável, vedações em FKM.
Aplicação:
Para a conexão de dois componentes a uma curta distância sem utilização de uniões roscadas.
Foram concebidos para a ligação de óleo de pressão sem tubos nem uniões roscadas.
Observação:
A força hidráulica de ação axial deve ser absorvida exteriormente por forma ou atrito.
A força deve ser calculada com a fórmula f. Força de separação F [N] = Fator x p [bar] (por ex. com NW3: F= 5 x p).
Sob consulta:
Mais medidas estão disponíveis a pedido.
| N.º de encomenda | 554415 |
|---|---|
| Máx. de funcionamento [bar] | 500 |
| Tipo | Conector |
| Diâmetro nominal | 3 |
