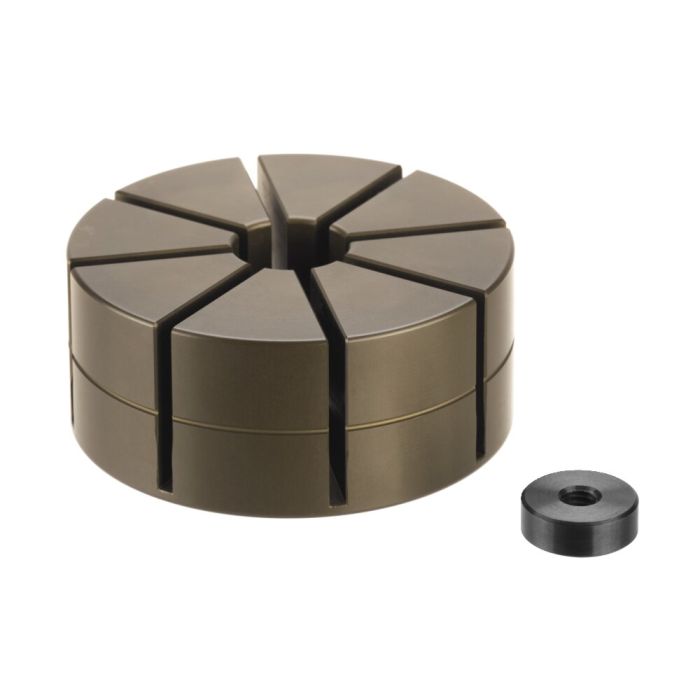

Conjunto de fixação de pinça de aperto fixação externa

Concepção:
Os conjuntos de fixação de pinça de aperto são sempre fornecidos com parafusos de bloqueio.

Aplicação:
O conjunto de fixação de pinça de aperto é fixado ao elemento base 6375M por meio do conjunto de fixação 6375BA (observar as especificações de torque). Para inserir o contorno da peça, o conjunto de fixação de pinça de aperto deve ser apertado com o parafuso de bloqueio. Depois, o contorno da peça de trabalho é fresado no conjunto de fixação de pinça de aperto com uma profundidade de fixação interna mínima de aperto de 2 mm. O parafuso de fechamento é então removido e a peça de trabalho pode ser fixada. O conjunto de fixação de pinça de aperto pode ser fresado até uma altura de H1 e, assim, podem ser introduzidos novos contornos da peça de trabalho. O diâmetro máximo da peça de trabalho é indicado na tabela com D1.

Observação:
O conjunto de fixação de pinça de aperto deve ser sempre fixado com uma peça de trabalho ou um parafuso de bloqueio. Para eliminar a folga vertical entre o conjunto de fixação de pinça de aperto e o elemento base, deve ser aplicada uma ligeira pré-tensão, operando no parafuso de fixação após a inserção da peça de trabalho.

Vantagens:
- Fixação de peças frágeis e de parede fina
- Fixação de formas livres
- A força de aperto radial uniformemente aplicada à peça de trabalho garante que esta seja fixada sem distorção
- Possibilidade de inserção múltipla de diferentes contornos de peças de trabalho
