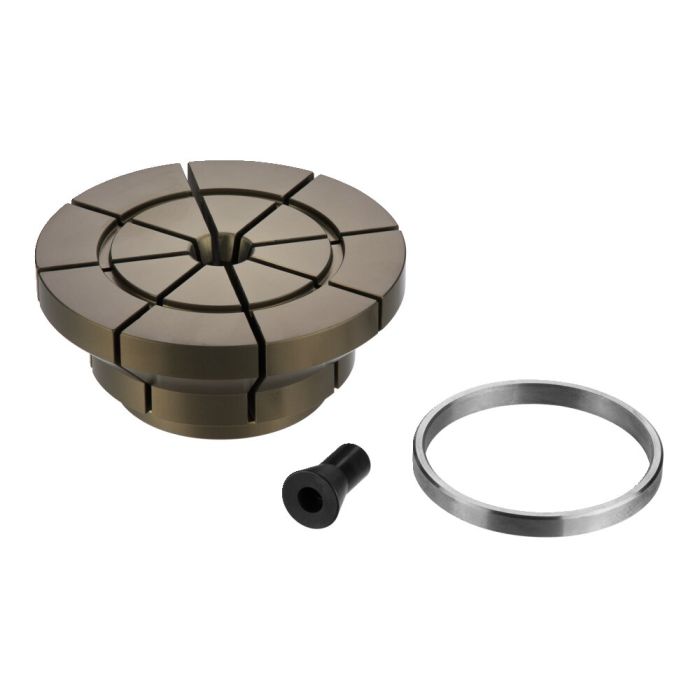

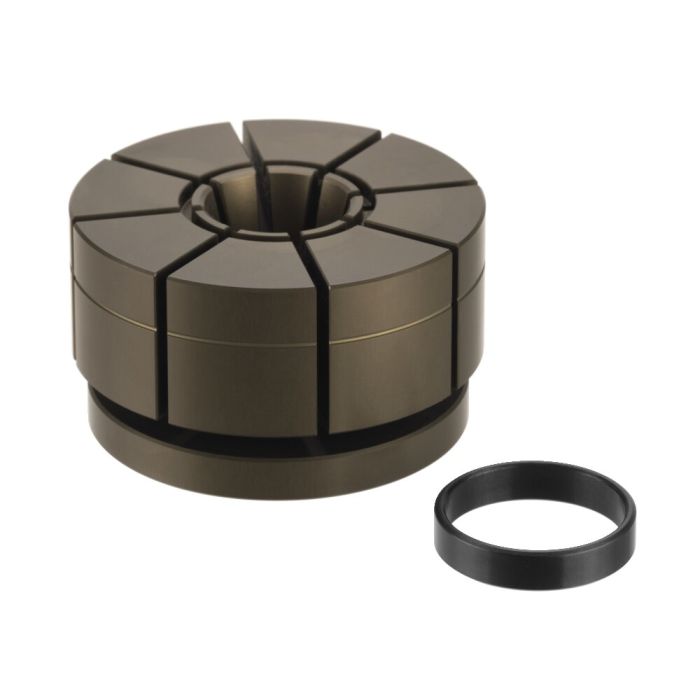

Conjunto de fixação de pinça de aperto fixação interna

Concepção:
Os conjuntos de fixação de pinça de aperto são sempre fornecidos com anel de segurança.

Aplicação:
O conjunto de fixação de pinça de aperto é fixado ao elemento base 6375M por meio do conjunto de fixação 6375BI (observar as especificações de torque). Para inserir o contorno da peça, o conjunto de fixação de pinça de aperto deve ser apertado com o anel de segurança. Depois, o contorno da peça de trabalho é fresado no conjunto de fixação de pinça de aperto com uma profundidade de fixação interna mínima de aperto de 10 mm. O anel de segurança é então removido e a peça de trabalho pode ser fixada. A fim de inserir novos contornos de peças de trabalho, o conjunto de fixação de pinça de aperto pode ser fresado até um diâmetro (D1).

Observação:
O conjunto de fixação de pinça de aperto deve ser sempre fixado com uma peça de trabalho ou um anel de segurança. Para eliminar a folga vertical entre o conjunto de fixação de pinça de aperto e o elemento base, deve ser aplicada uma ligeira pré-tensão, operando no parafuso de fixação após a inserção da peça de trabalho.

Vantagens:
- Fixação de furos cegos e através de furos de passagem
- Fixação de peças frágeis e de parede fina
- A força de aperto radial uniformemente aplicada à peça de trabalho garante que esta seja fixada sem distorção
- Inserção múltipla de diferentes contornos de peças de trabalho
