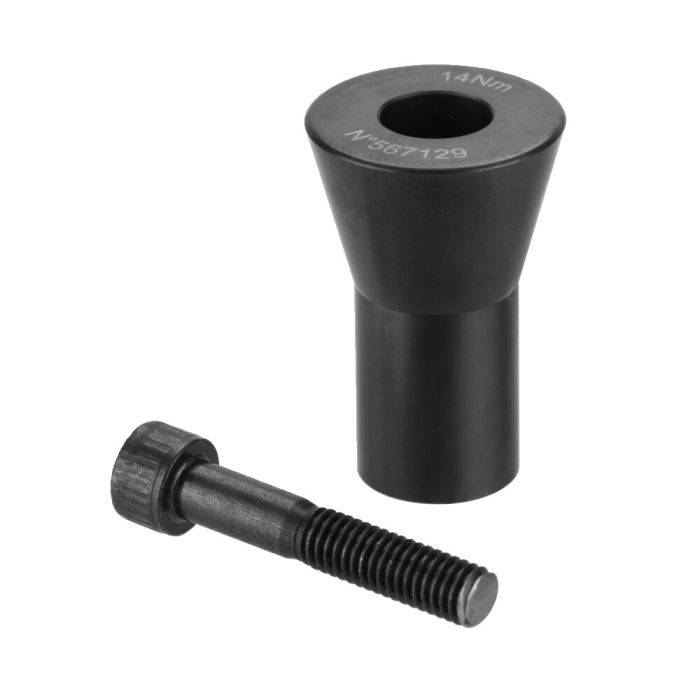

Conjunto de fixação para conjunto de fixação de pinça de aperto fixação interna

Tamanho 20, Ø 25 mm

N.º de encomenda

567130

N.º de encomenda	Tam.	ØD [mm]	ØD1 [mm]	G [mm]	Md [Nm]	L [mm]	L1 [mm]	Peso [g]
567129	10	24,5	15,8	M6	14	37	35	73,0
567130	20	25,0	18,5	M8	25	41	40	92,0
572123	20-149	32,3	20,0	M8	25	57	55	170,5
572695	10	17,2	11,0	M6	14	37	44	33,0
572696	20	22,5	16,0	M8	25	39	50	70,0

Aplicação:
Para fixação de conjuntos de fixação de pinça de aperto para fixação interna de peças de trabalho.

Observação:
O conjunto de fixação deve ser apertado com o torque de aperto especificado.
