Conjunto de mangueiras, hidráulicas
Pressão de serviço máx. 100 bar
N.º de encomenda
430082

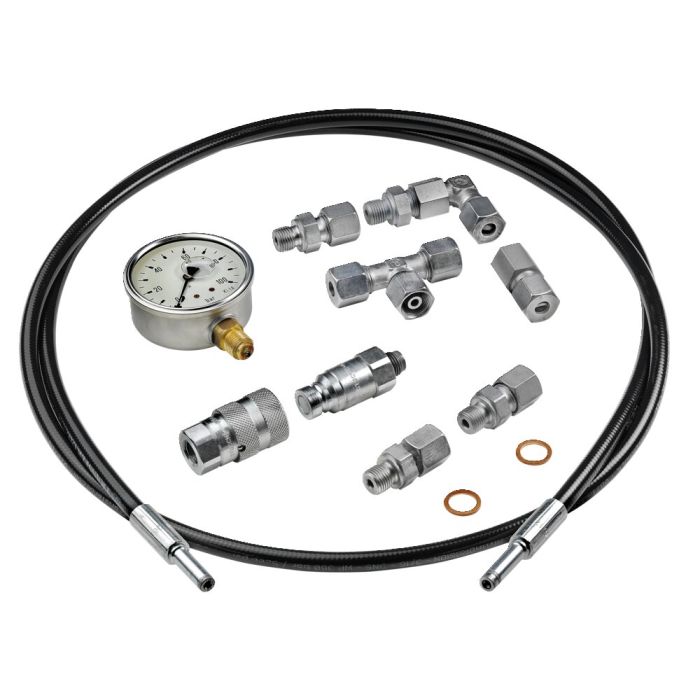

Concepção:
O conjunto de conexão contém:
1 mangueira de conexão hidráulica, comprimento 2 m
2 uniões roscadas de tubo retas
2 bocais roscados retos
1 união roscada em T
1 manômetro 0-100 bar
1 encaixe aparafusado reto
2 acoplamentos rápidos de manga
2 acoplamentos rápidos de tomada
Aplicação:
Este conjunto serve para conexão hidráulica de módulos de fixação de construção ou estações de fixação para o gerador de pressão como, por exemplo, multiplicador de pressão ou bombas hidráulicas de ar.
| N.º de encomenda | 430082 |
|---|---|
| Tipo de produto | Aufbau-Spannmodul, Spannstation |
| Modo de funcionamento | Hidráulico |
| Tamanho módulo de fixação | 5, 10, 20, 40 |
