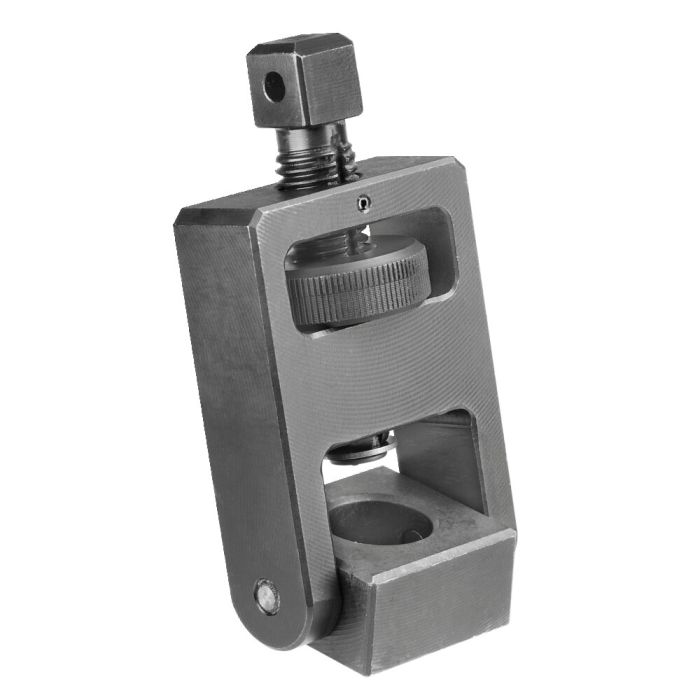

Contra-gancho

Tamanho 16, ranhura 18, 20, 22, 24

N.º de encomenda

374728

N.º de encomenda	Tam.	Ranhura	Parafuso G	S1 Curso [mm]	Força de aperto máx. atingível [kN]	Peso [g]
374710	16	14, 16, 18	M12	25,0	15	553
374728	16	18, 20, 22, 24	M16	36,0	40	1235
376632	24	28-36	M24	43,0	120	4145
376657	20	22-28	M20	43,5	75	4088

N.º de encomenda	A	b	C	E1	F1	H1 mín.	H1 máx.
374710	34	34	18	50	21	83	108,0
374728	37	44	25	64	29	110	146,0
376632	58	64	41	91	48	166	209,0
376657	58	64	41	91	48	162	205,5

Observação:
Montagem exclusivamente com o conjunto de fixação AMF 6541 para o contragancho.

Mais informação
N.º de encomenda	374728
Modo de funcionamento	Mecânico, Hidráulico
