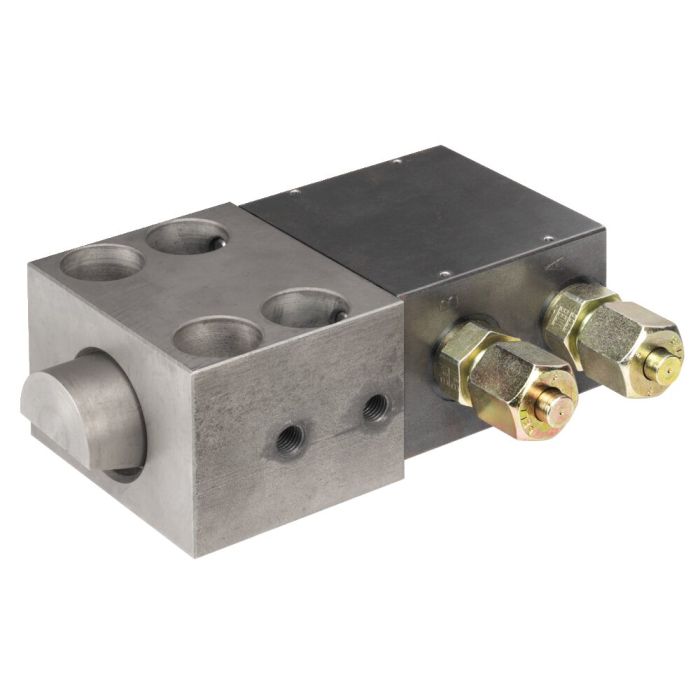

Pressão de serviço máx. 350 (400*) bar, força de aperto máx. 160 kN, sem detecção de posicionamento
N.º de encomenda
325191
Não tem acesso às disponibilidades. Contacte-nos!
dupla ação pressão de serviço máx. 350 bar (400 bar*).
* Em caso de utilização de parafusos de fixação da qualidade 10.9, é permitida uma pressão máxima de funcionamento de 400 bar. Pré-requisito: superfície de montagem com resistência adequada dos furos roscados (no mín. corresp. St 50)
Concepção: Caixa de cilindro de bloco em aço polido. Caixa e parafuso tensionador temperados. Biela do pistão endurecida por cementação e esmerilada. No material fornecido estão incluídos parafusos de fixação com resistência 12.9.
Aplicação: As cunhas de fixação são utilizadas para fixar as ferramentas em prensas e máquinas de moldagem por injeção. O pino cunha fixa por uma inclinação de 20° na ferramenta, deste modo dá-se aperto por fricção.
Observação: A pressão máxima de trabalho permitida por cilindro hidráulico não deve ser excedida. A força de aperto é exercida na vertical sobre o ponto de aperto, surgindo forças de deslize muito reduzidas sobre a ferramenta.
