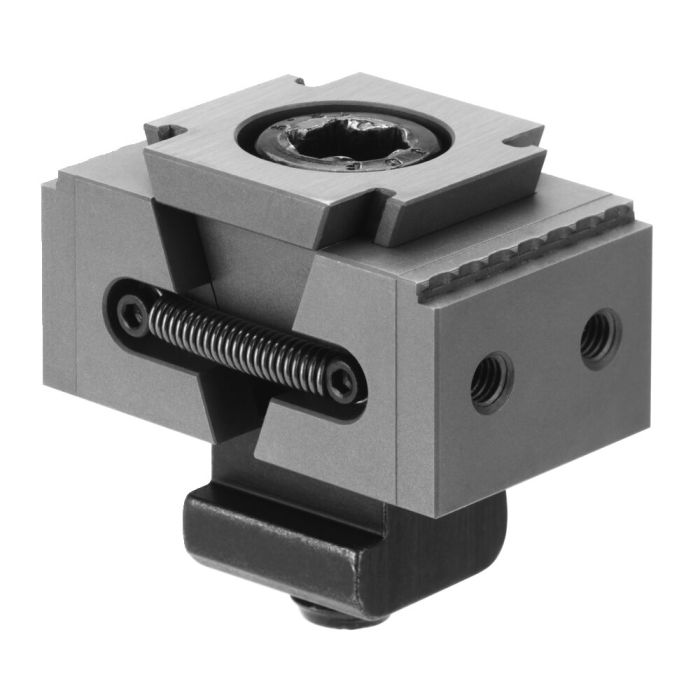

Cunha de fixação

Com mordentes com garras, largura 50 mm

N.º de encomenda

429431

Variantes do produto

N.º de encomenda	Tam.	A mín.	A máx.	b	B1	G	H mín. [mm]	H máx. [mm]	H1	H3	L	Md máx. [Nm]	Força de aperto F [kN]	Peso [g]
429399	30	50	57,5	30	15	M5	22	29,0	11,0	20	44	65	30	350
429415	40	50	57,5	40	20	M5	22	29,0	11,0	20	44	65	30	440
429431	50	50	57,5	50	25	M5	22	29,0	11,0	20	44	65	30	530
429456	72	53	64,0	72	36	M6	29	38,5	14,5	27	44	65	30	1015

Detalhes

Concepção:
Material: Aço cementado 21MnCr5
Bem temperado e de superfície endurecida a 52 HRC. Profundidade da têmpera 0,6 mm

Aplicação:
As peças ficam fixas de forma rápida e segura com a cunha de fixação da AMF. A fixação ocorre através de um parafuso de cabeça cilíndrica e o elemento de cunha, que movimenta o mordente e consequentemente pressiona a peça contra o batente.

Especificações técnicas
