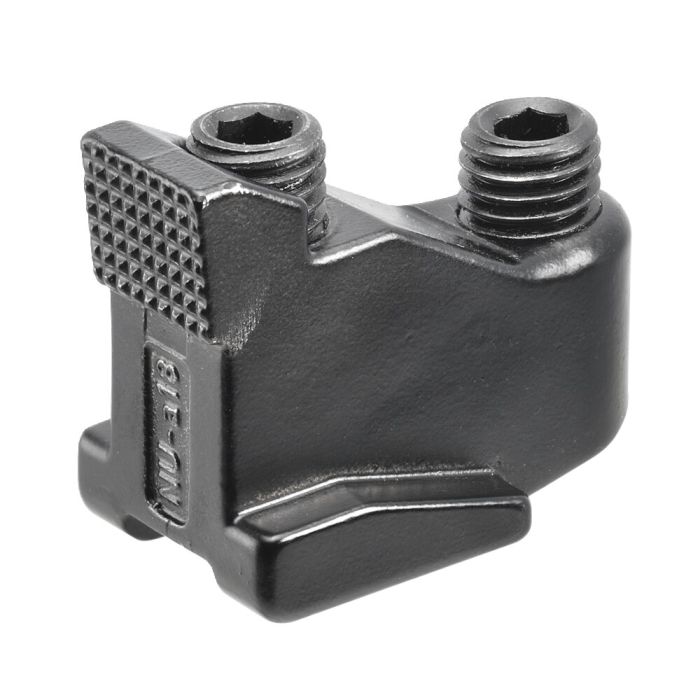

Elemento de aperto para ranhuras
Aplicação:
1. Inserir o elemento de aperto para ranhuras na ranhura de guia da mesa da máquina.
2. Posicionar tocando a lateral da peça de trabalho.
3. Apertar o parafuso de fixação na a mesa da máquina.
4. A peça de trabalho é fixada através do acionamento do parafuso tensor.
Observação:
- Para reduzir o desgaste do parafuso de fixação, recomendamos a aplicação do lubrificante de roscas AMF n.º 6339. Ela possui uma combinação com ação sinérgica de lubrificantes sólidos altamente ativos e sendo também resistente ao calor e à lavagem.
- Use o parafuso de fixação AMF correspondente 6495S.
Vantagens:
- Para a fixação de peças de trabalho baixas
- Fixação lateral de peças de trabalho, a fim de processar superfícies completamente e sem interferência
- Possibilidade de aplicação horizontal e vertical.
| N.º de encomenda | 374140 |
|---|---|
| Tipo de produto | Elementos de aperto para ranhuras |
| Ranhura [mm] | 14 |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Grampo lateral chato Nr. 374157 Ranhura 14 mm, max. altura de sujeción 25 mm, força de aperto horizontal máx. 15 kN, força descendente máx. 7,5 kN
