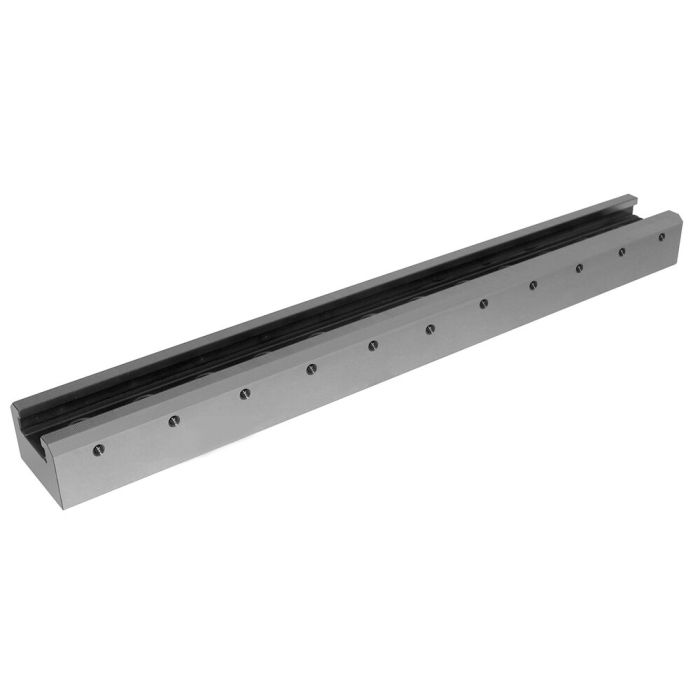

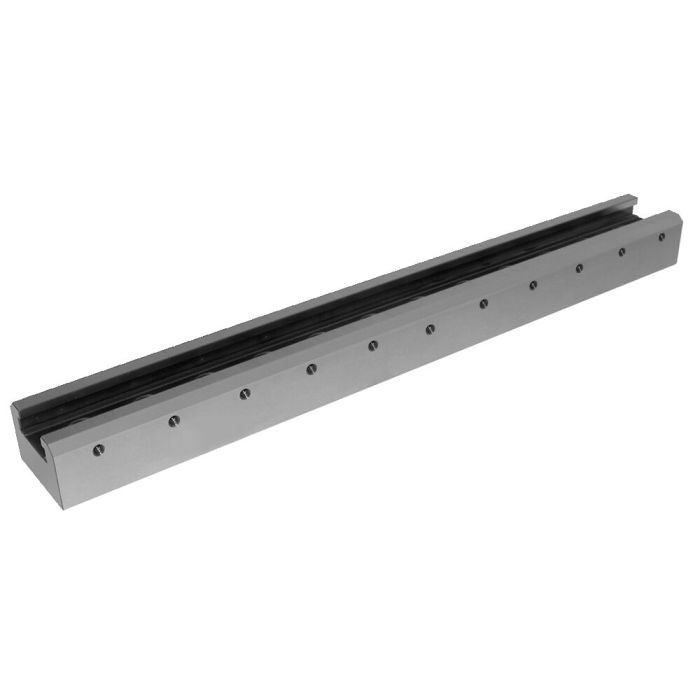

Elemento de base

Largura de mordentes 80 mm, distância entre furos 50 mm, comprimento 350 mm

N.º de encomenda

304766

N.º de encomenda	Tam.	Comprimento [mm]	Força de aperto [kN]	Peso [kg]
304766	80-350-050	350	15	10,7
304782	80-500-050	500	15	15,5
304808	80-700-050	700	15	21,7

N.º de encomenda	A	b	C	D	ØE F7	F	Øg	H	H1	ØI	k	L	N H7	R	S	T
304766	350	90	60	200	22	13	17	17	17	25	75	25	18	50	68	16
304782	500	90	60	350	22	13	17	17	17	25	75	25	18	50	68	16
304808	700	90	60	400	22	13	17	17	17	25	150	50	18	50	68	91
