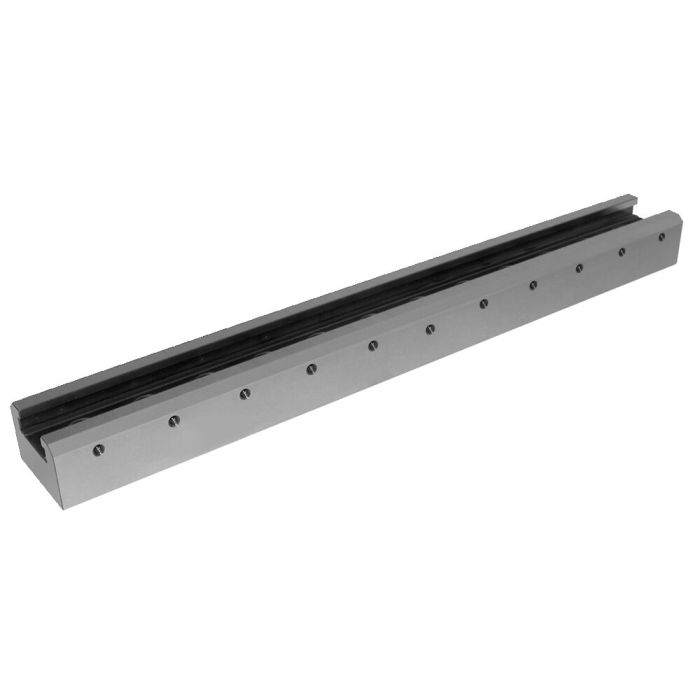

Elemento de base

Largura de mordentes 80 mm, distância entre furos 40 mm, comprimento 700 mm

N.º de encomenda

304816

N.º de encomenda	Tam.	Comprimento [mm]	Força de aperto [kN]	Peso [kg]
304774	80-350-040	350	15	11,1
304816	80-700-040	700	15	22,1
304824	80-500-040	500	15	15,8

N.º de encomenda	A	b	C	D	ØE F7	F	Øg	H	H1	ØI	k	L	N H7	R	S	T
304774	350	90	60	200	16	13	13	12,5	12,5	19	75	35	18	40	58	26
304816	700	90	60	400	16	13	13	12,5	12,5	19	150	30	18	40	58	101
304824	500	90	60	360	16	13	13	12,5	12,5	19	70	30	18	40	58	21
