Elemento de compensação, xy compensation
Aplicação:

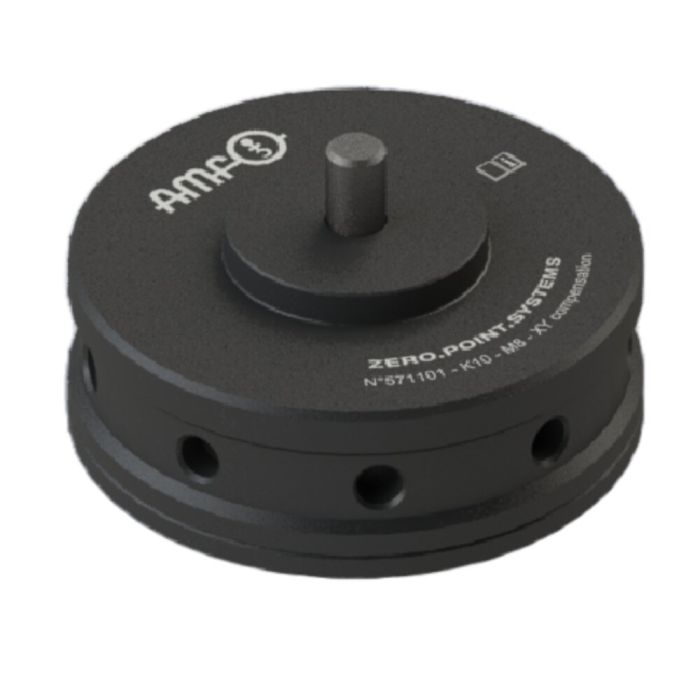

Elemento de compensação para corrigir imprecisões da peça de trabalho em relação ao sistema de fixação de ponto zero no plano XY. A compensação XY é bloqueada sem distorção durante a fixação do módulo de fixação. O elemento de compensação é montado com um pino de fixação de submedida (parafuso prisioneiro tamanho 10: M8, tamanho 20: M12) e apertado com uma chave de gancho.
Observação:
Para a montagem do pino de fixação no elemento de compensação, o kit de montagem 6370ZMWA deve ser adquirido separadamente.
– Tamanho 10: n.º de pedido 571125
– Tamanho 20: n.º de pedido 571126
* Preste atenção ao manual de montagem.
| N.º de encomenda | 571102 |
|---|---|
| Tipo de produto | Elemento compensação |
| Modo de funcionamento | Mecânico, Hidráulico, Pneumático |
| Tamanho módulo de fixação | 20 |
