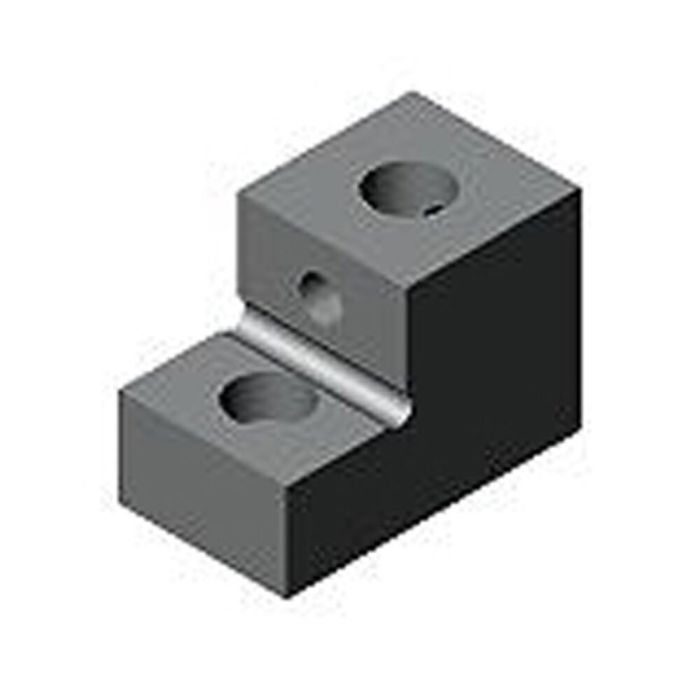

Elemento de encosto

Medida de ajuste 1 25 mm, medida de ajuste 2 50 mm, ⌀ perfuração 16 mm, molde 40 mm

N.º de encomenda

88781

N.º de encomenda	Nº do artigo	Medida de ajuste A1 ±0,01	Medida de ajuste A2 ±0,01	ØD F7	R ±0,01	Peso [g]
88781	6363-12-067	25	50	16	40	1005
88799	6363-16-067	30	60	22	50	1910

N.º de encomenda	b	E	F	H1	H2	H3	L	L1	L2	m	ØS	ØS1	ØS2
88781	39	10	16	45	60	28	84	19	19,5	M12	13	20	12,5
88799	48	13	22	60	80	38	99	19	24	M16	17	26	16,5

Mais informação
N.º de encomenda	88781
