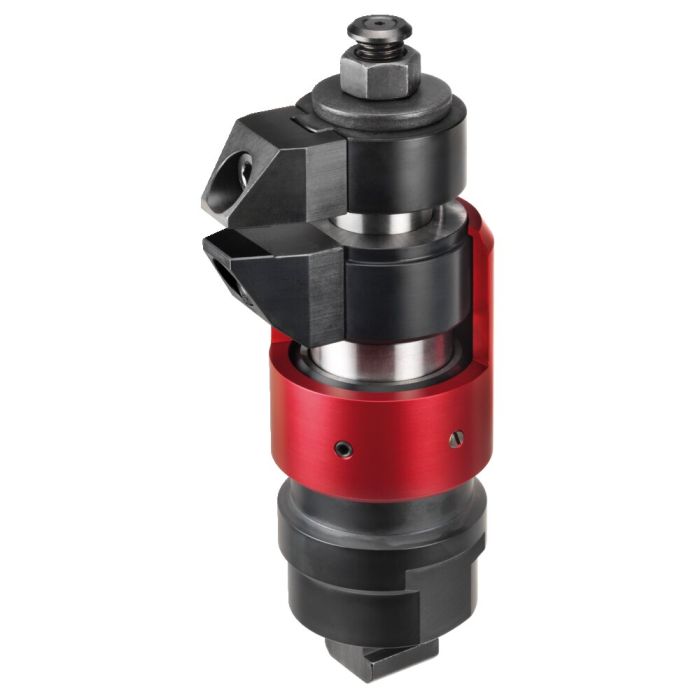

Elemento de fixação flutuante

Aplicação:
1. Fixar o elemento de fixação flutuante sobre o dispositivo ou mesa da máquina.
2. Ajustar o limite em altura e a área de oscilação com a bucha de ajuste vermelha, e fixar com o pino roscado. Ao ajustar o limite em altura para cima, prestar atenção para que exista folga suficiente (peça de trabalho - tolerância de fabricação).
3. Deslocar o elemento de fixação flutuante para baixo.
4. Oscilar os mordentes para baixo, até ao limite.
- O elemento de fixação flutuante é colocado na parte inferior da peça de trabalho com uma ligeira força de tensão.
5. Apertar o elemento de fixação flutuante com uma chave sextavada.
- Durante o processo de aperto, a peça de trabalho é bloqueada e, ao mesmo tempo, fixada.
6. Para soltar, proceder na sequência inversa.

Observação:
- O elemento de fixação flutuante destina-se ao aperto e fixação de pontos de aperto em componentes redundantes.
- Em situações de aperto específicas para cada cliente, os mordentes fornecidos podem ser substituídos pelos seguintes mordentes (nº 6419B-12 e 6418B-16) (binário de aperto = máx. 43 Nm)

Vantagens:
- Especialmente adequado para peças grandes cujo processamento apresenta uma maior dificuldade (tamanho 16).
- Evita deformação ao fixarem-se componentes delicados.
- Supressão da vibração durante o processamento.
- Fixação de nervuras, encaixes e patilhas para o reforço de componentes fixos.
- Fixação sem deformação de peças em bruto.

* Curso de aperto = área de aperto com os mordentes padrão superior e inferior.
