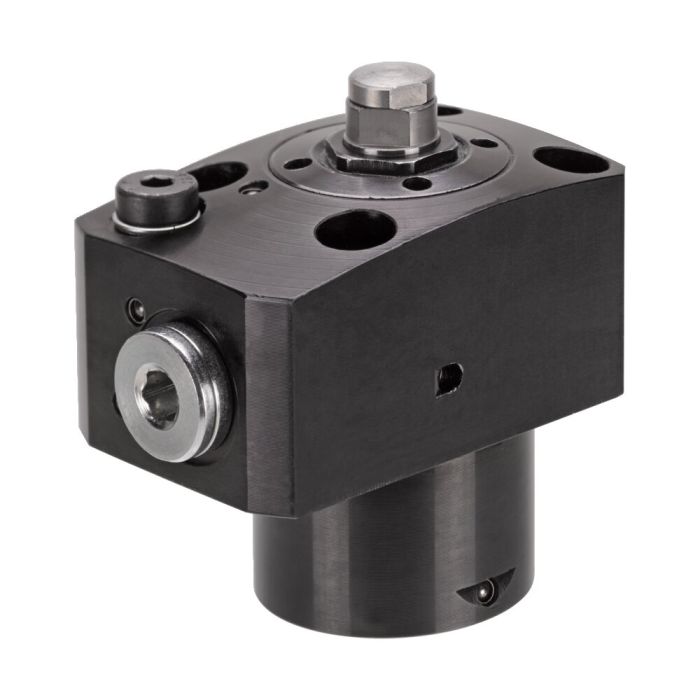

Concepção: Corpo em aço temperado e polido. Eixos de apoio com rosca interna endurecidos por cementação e esmerilados. Raspador contra sujeira e água de refrigeração. Alimentação de óleo através da conexão roscada ou do canal de óleo no corpo do dispositivo.
Aplicação: Os elementos de suporte são aplicados como pontos de apoio adicionais, para evitar a flexão e vibração das peças de trabalho.
Características: Grande capacidade de carga dos elementos com altura de montagem pequena. Pressão do óleo: o pistão é recolhido para a posição inicial. O eixo de apoio desloca-se contra a peça de trabalho colocada, após a aplicação de pressão, com força de tensão reduzida. A força de incidência da mola depende do curso do eixo. Se a pressão do óleo aumentar, o eixo de apoio é apertado por força hidr. No estado livre de tensão, o eixo de apoio desloca-se novamente para a posição inicial. Uma força de suporte muito elevada garante uma qualidade de produção ótima.
Observação: O eixo de apoio deve ser protegido contra a penetração de sujidade e salpicos de água através de um parafuso de pressão. Na colocação em funcionamento observar uma perfeita purga do sistema hidráulico. Em caso de inobservância destas medidas, o elemento de aperto pode ser danificado devido ao aparecimento do efeito diesel. O orifício de purga deve estar conectado. Através deste não deve ser aspirado nenhum líquido de refrigeração.
Para poder admitir forças de usinagem, a força de suporte deverá ser adaptada à força de aperto. Basicamente a força de suporte deverá ser, no mínimo, o dobro da força de aperto.
