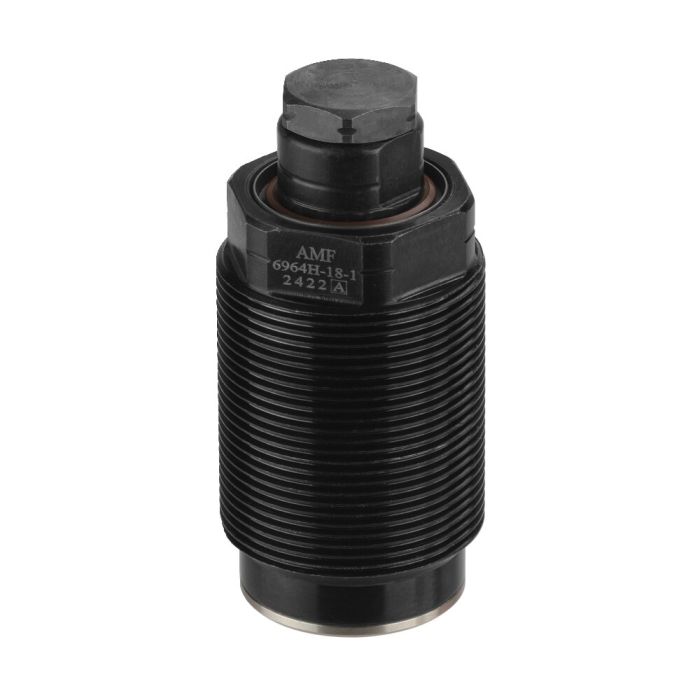

Concepção: Corpo em aço temperado. Eixos de apoio com rosca interna endurecidos por cementação e esmerilados. Separador contra sujeira e água de refrigeração. Peças interiores em aço inoxidável. Alimentação de óleo através de canal de óleo no corpo do dispositivo.
Aplicação: Os elementos de suporte são aplicados como pontos de apoio adicionais, para evitar a flexão e vibração das peças de trabalho.
Características: Grande capacidade de carga dos elementos numa altura pequena de montagem. Pressão do óleo: O pistão é recolhido para aposição base. O eixo de apoio desloca-se contra a peça de trabalho colocada, após a aplicação de pressão, com força de tensão reduzida. A força de incidência da mola depende do curso do eixo. Se a pressão do óleo aumentar, o eixo de apoio é apertado hidraulicamente. No estado livre de tensão,o eixo de apoio desloca-se novamente para a posição base. Uma precisão de repetição muito elevada garante uma qualidade de produção ótima.
Observação: O eixo de apoio tem que ser protegido contra a penetração de sujidade e salpicos de água, através de um parafuso de pressão ou um tampão. Na colocação em funcionamento observar uma perfeita purga. Em caso de inobservância destas medidas, o elemento de aperto será danificado devido ao aparecimento do efeito diesel.
Para poder admitir forças de usinagem, a força de suporte deverá ser adaptada à força de aperto. Basicamente a força de suporte deverá ser, no mínimo, o dobro da força de aperto.
