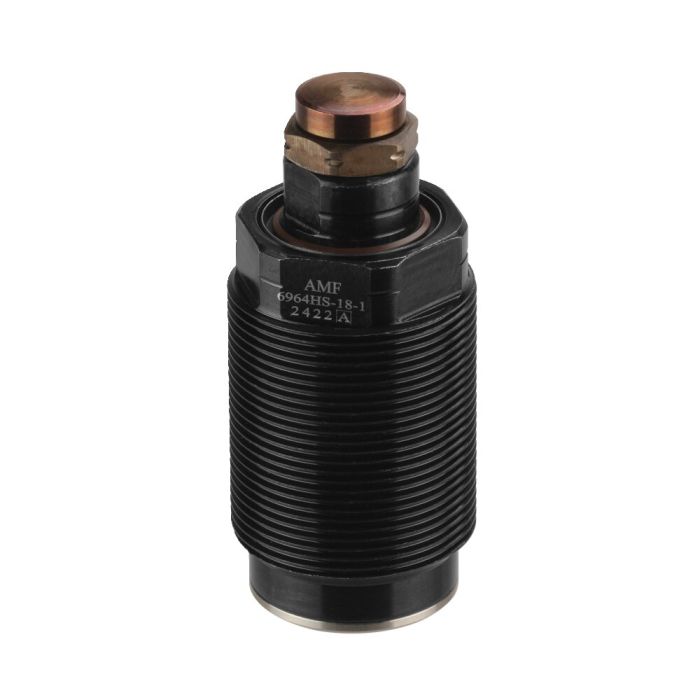

Elemento de suporte, modelo roscado com consulta de pressão de acumulação

Concepção:
Corpo em aço temperado. Eixos de apoio com rosca interna endurecidos por cimento e esmerilhados. Separador contra sujeira e água de refrigeração. Peças interiores em aço inoxidável. Alimentação de óleo através de canal de óleo no corpo do dispositivo.

Aplicação:
Os elementos de suporte são aplicados como pontos de apoio adicionais, para evitar a flexão e vibração das peças de trabalho. Além disso, confirma a presença de uma peça de trabalho, mesmo em superfícies irregulares, tais como peças fundidas.

Características:
O pistão é retraído na posição inicial enquanto um fluxo de ar passa através do elemento de suporte. O eixo de apoio se desloca contra a peça de trabalho colocada, após a aplicação de pressão, com força de mola reduzida. Isto fecha a válvula de ar integrada para indicar que a peça de trabalho está presente e está sendo tocada. A pressão máxima de funcionamento do ar é de 1 bar. O eixo de apoio é então fixado hidraulicamente. No estado livre de tensão, o eixo de apoio se desloca novamente para a posição inicial. Uma precisão de repetição muito elevada garante uma qualidade de produção ideal. Grande capacidade de carga dos elementos em uma altura pequena de montagem.

Observação:
O eixo de apoio deve ser protegido contra a penetração de sujeira e respingos de água, através de um parafuso de pressão ou um tampão. Na colocação em funcionamento certifique-se de uma perfeita ventilação. Em caso de inobservância destas medidas, o elemento de aperto pode ser danificado devido ao aparecimento do efeito do diesel.

Para poder admitir forças de processamento, a força de suporte deverá ser adaptada à força de aperto.
Basicamente a força de suporte deverá ser, no mínimo, o dobro da força de aperto.
