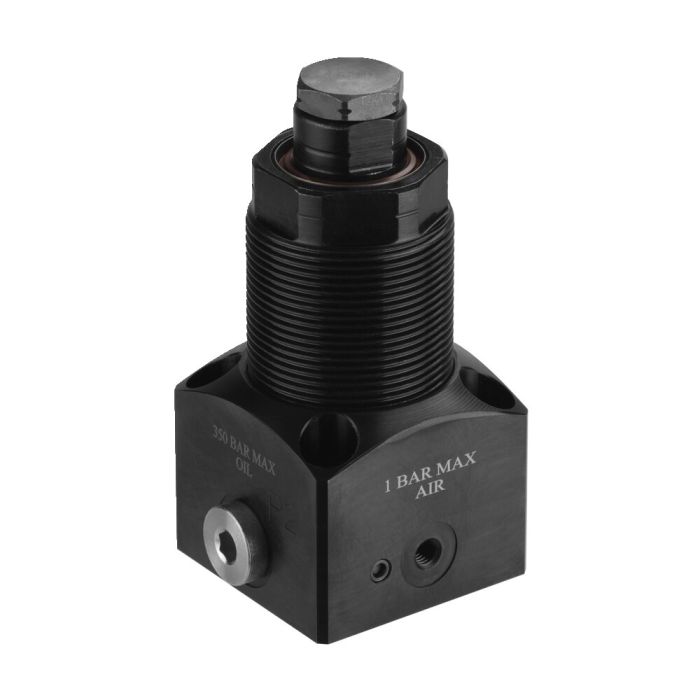

Elemento de suporte, versão com flange

Concepção:
Corpo em aço temperado. Eixos de apoio com rosca interna endurecidos por cimento e esmerilhados. Separador contra sujeira e água de refrigeração. Peças interiores em aço inoxidável. Alimentação de óleo através de conexão roscada ou conexão de anel em O na parte inferior.

Aplicação:
Os elementos de suporte são aplicados como pontos de apoio adicionais, para evitar a flexão e vibração das peças de trabalho.

Características:
Grande capacidade de carga dos elementos em uma altura pequena de montagem. Pressão do óleo: O pistão é recolhido para a posição inicial. O eixo de apoio se desloca contra a peça de trabalho colocada, após a aplicação de pressão, com força de mola reduzida. A força de incidência da mola depende do curso do eixo. Se a pressão do óleo aumentar, o eixo de apoio é apertado hidraulicamente. No estado livre de tensão, o eixo de apoio se desloca novamente para a posição inicial. Uma precisão de repetição muito elevada garante uma qualidade de produção ideal. O corpo pode ser removido para montagem direta do cartucho roscado.

Observação:
O eixo de apoio deve ser protegido contra a penetração de sujeira e respingos de água, através de um parafuso de pressão ou um tampão. Na colocação em funcionamento certifique-se de uma perfeita ventilação. Em caso de inobservância destas medidas, o elemento de aperto pode ser danificado devido ao aparecimento do efeito do diesel.
As conexões P1, P2 e a conexão de anel em O estão todas ligadas. Cada uma pode ser usada como uma ligação de óleo. Para uma sequência de fixação controlada, a válvula sequencial opcional 6918-XX-XXX pode ser aparafusada diretamente na conexão roscada P1. O acabamento superficial da ligação do anel em O deve ser Rz 6,3 e a uniformidade 0,08.

Para poder admitir forças de processamento, a força de suporte deverá ser adaptada à força de aperto.
Basicamente a força de suporte deverá ser, no mínimo, o dobro da força de aperto.
