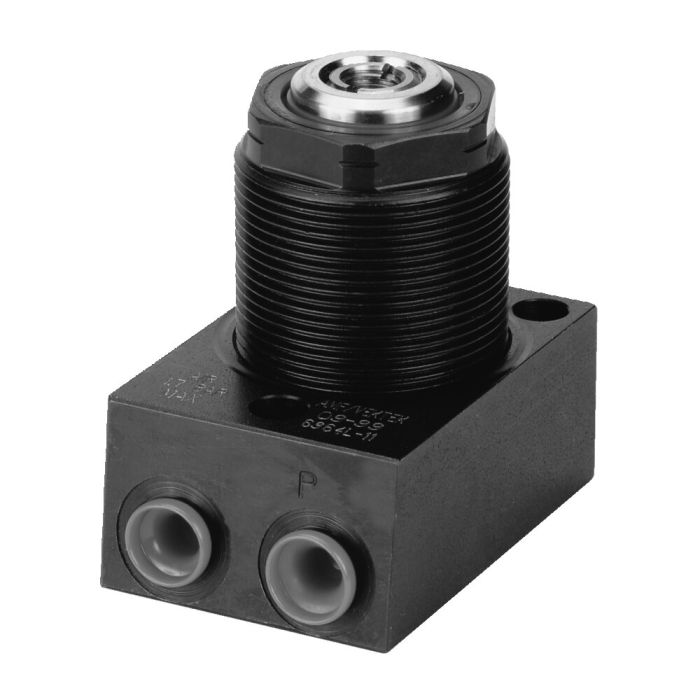

Elemento de suporte, versão com flange

Concepção:
Corpo em aço temperado. Eixos de apoio com rosca interna endurecidos por cementação e esmerilados. Separador contra sujeira e água de refrigeração. Peças interiores em aço inoxidável. Alimentação de óleo através de canal de óleo no corpo do dispositivo.

Aplicação:
Os elementos de suporte são aplicados como pontos de apoio adicionais, para evitar a flexão e vibração das peças de trabalho.

Características:
Grande capacidade de carga dos elementos numa altura pequena de montagem. Pressão do ar: O pistão é recolhido para a posição base. Aplicação sensível do pistão através da pressão do ar possível de ajustar.

Observação:
O eixo de apoio tem que ser protegido contra a penetração de sujidade e salpicos de água, através de um parafuso de pressão ou um tampão. Na colocação em funcionamento observar uma perfeita purga. Em caso de inobservância destas medidas, o elemento de aperto será danificado devido ao aparecimento do efeito diesel.

Para poder admitir forças de usinagem, a força de suporte deverá ser adaptada à força de aperto.
Basicamente a força de suporte deverá ser, no mínimo, o dobro da força de aperto.

* força de aplicação com pressão do ar máx. de 1,7 bar.
