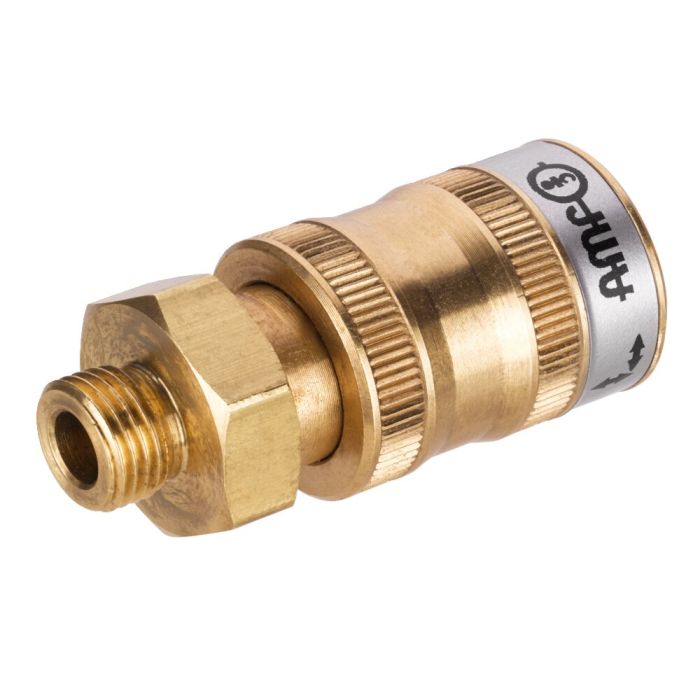

Engate rápido, pneumático
Aplicação:
O acoplamento rápido pneumático é especialmente apropriado para a utilização na tecnologia de fixação de ponto zero Zero-Point-Systems.
Observação:
Manga com nº de pedido 430066:
Válvula de acoplamento com função de exaustão e válvula de retenção. Rosca externa G1/8.
Tomada com nº de pedido 430041:
Plugue de acoplamento repelente de sujidade e lascas com orifício para ventilação forçada da estação de fixação, dispositivo ou módulo de fixação de ponto zero. Rosca macho G1/8.
Uma ponta protetora 6370ZSS-04 está incluída no material fornecido. Os anéis de vedação não estão incluídos no material fornecido.
| N.º de encomenda | 430066 |
|---|---|
| Tipo de produto | Einbau-Spannmodul, Aufbau-Spannmodul, Spannstation |
| Modo de funcionamento | Pneumático |
| Tamanho módulo de fixação | 5, 10, 20, 40, 140/141, 150/151, 250/251, 260, 270 |
