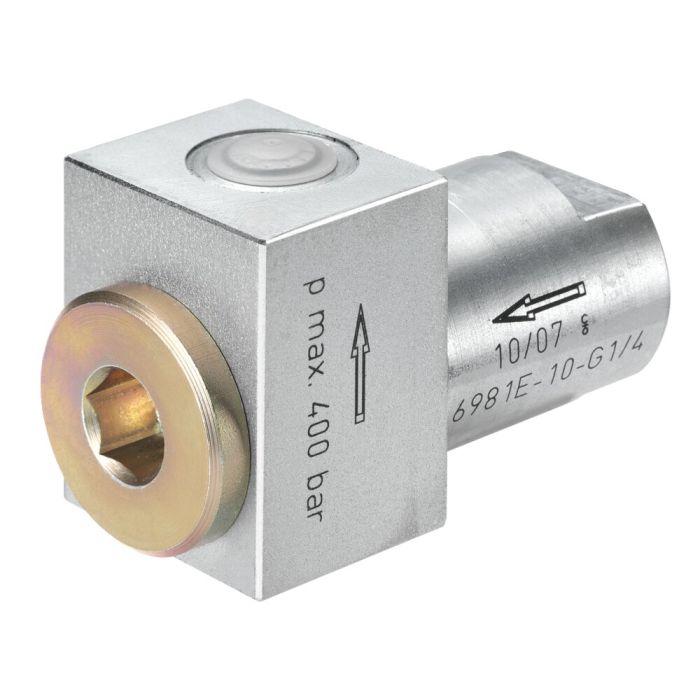

Filtro

Concepção:
Corpo em aço galvanizado. Aplicação de filtro em alumínio. Material do filtro plissado em velo de fibras de metal.

Aplicação:
Os filtros são aplicados como filtro adicional e de segurança para a proteção de componentes hidráulicos no circuito de óleo e podem ser utilizados diretamente nas tubulações e à frente dos blocos hidráulicos ou das uniões roscadas.
Exemplos:
- 10 µm filtro à frente de um amplificador de pressão
- 25 µm filtro à frente das válvulas
- 40 µm filtro à frente de um agregado de bomba ou à frente dos cilindros hidráulicos.

Observação:
Quanto mais fino for o filtro escolhido maior é a resistência de fluxo.
É necessário controlar o grau de sujeira do filtro. Devido à caixa de duas partes, é possível substituir facilmente os cartuchos do filtro. O sentido de fluxo deverá ser efetuado no sentido das setas. Só pode ser usado na tubulação P ou T. A posição de montagem pode ser livremente escolhida. O fluxo volumétrico para as aplicações do filtro pode ser obtido do diagrama Filtro 6981.
Peça de substituição:
Aplicação de filtro 10 µm, nº de encomenda 323683
Aplicação de filtro 25 µm, nº de encomenda 323709
Aplicação de filtro 40 µm, nº de encomenda 323725
