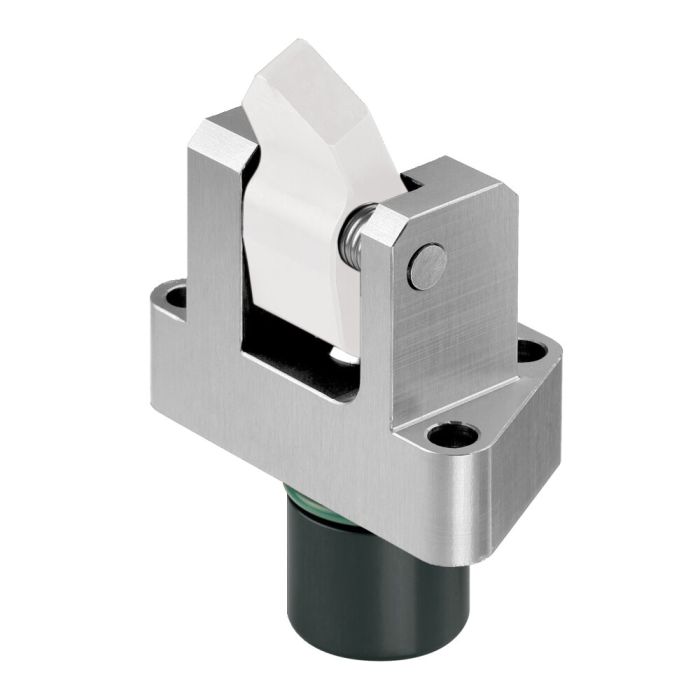

Fixador vertical
Concepção:
Corpo base em aço quimicamente niquelada. Biela do pistão nitretado. Raspador na biela do pistão. Mola de retorno integrada. Fornecido com eixos da alavanca de aperto, mas sem alavanca de aperto.
Aplicação:
Estes fixadores verticais podem ser utilizados para tarefas de fixação, nas quais é fixada na aba de aperto.
Características:
Pequenas dimensões, possibilidade de posicionamento mais próximo possível da peça de trabalho. As alavancas de aperto podem ser facilmente substituídas no estado montado.
Observação:
Parafusos conforme a ISO 4762, classe de resistência 12.9, levemente lubrificados, não estão incluídos no volume de fornecimento.
O fixador vertical permite, ao soltar, uma pressão de acumulação máx. de 3 bar, isto deve ser sobretudo conservado durante a aplicação de válvulas de controle. Importante: observar a seção transversal da linha de alimentação.
| N.º de encomenda | 322545 |
|---|---|
| Tipo de produto | Fixador vertical |
| Máx. de funcionamento [bar] | 250 |
| Máx. força de pistão [kN] | 20 |
| Tipo de comando | Simples ação |
Se perder uma transferência, escreva-nos através do nosso formulário de contacto.
| Área | Língua | Nome do arquivo | Arte | Tamanho |
|---|
Para descargas gerais, tais como catálogos e brochuras, clique aqui.
- Alavanca de aperto em aço Nr. 322891 Para fixador vertical 6958AU e 6958AT, alavanca de carga 30 mm, força de aperto máx. 13,3 kN
- Alavanca de aperto em aço Nr. 322917 Para fixador vertical 6958AU e 6958AT, alavanca de carga 40 mm, força de aperto máx. 10 kN
- Molde da alavanca de aperto em aço Nr. 322958 Para fixador vertical 6958AU e 6958AT, alavanca de carga 54 mm
- Alavanca de aperto em alumínio Nr. 322990 Para fixador vertical 6958AU e 6958AT, alavanca de carga 30 mm, força de aperto máx. 5,3 kN, pressão de serviço máx. 100 bar
- Alavanca de aperto em alumínio Nr. 323030 Para fixador vertical 6958AU e 6958AT, alavanca de carga 50 mm, força de aperto máx. 3,2 kN, pressão de serviço máx. 100 bar
- Molde da alavanca de aperto em alumínio Nr. 323055 Para fixador vertical 6958AU e 6958AT, alavanca de carga 54 mm, pressão de serviço máx. 100 bar
- Fixador vertical Nr. 322529 Pressão de serviço máx. 250 bar, máx. força de pistão 20 kN, simples ação
- Fixador vertical Nr. 327536 Pressão de serviço máx. 250 bar, máx. força de pistão 20,1 kN, de acção dupla
- Fixador vertical Nr. 327510 Pressão de serviço máx. 250 bar, máx. força de pistão 20,1 kN, de acção dupla
