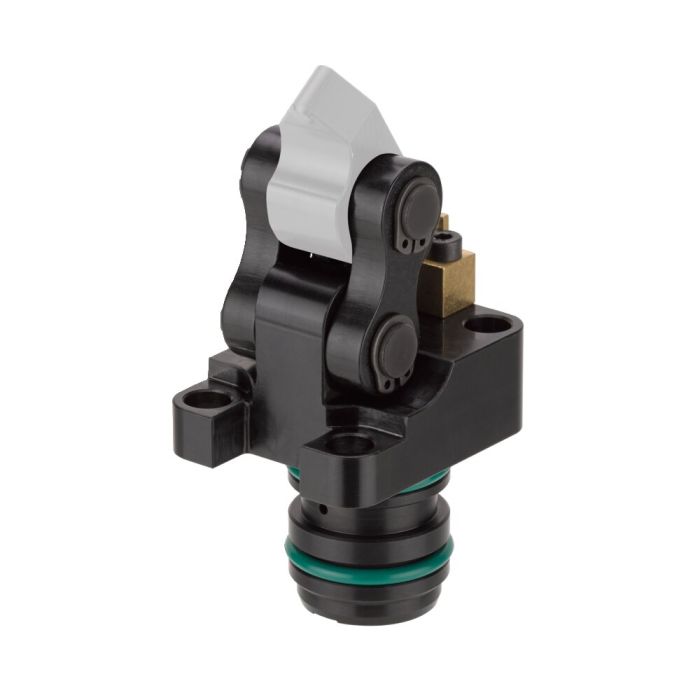

Fixador vertical

Concepção:
Cilindro hidráulico como cartucho de encaixe. Fixação da cabeça com quatro parafusos de cabeça cilíndrica (resistência mín 10.9), estes estão incluídos no material fornecido. Todas as peças individuais de aço temperado, temperado e polido. Pistão e pinos articulados de aço temperado, retificado e nitrurado. Separador de metal integrado na caixa para a proteção do separador da sujeira. Bico de ar comprimido para o controle pneumático do tensionamento. Material fornecido com eixos articulados, pastilhas de tração e bico de ar comprimido, mas sem alavanca de aperto. Alimentação de óleo através de canal de óleo no corpo do dispositivo.

Aplicação:
O fixador vertical de dupla ação é adequado para o aperto em abas. Para movimentos de retorno claramente definidos.

Características:
Pequenas dimensões. Pequena distância na disposição de linha. Fácil troca de alavanca de aperto com o retentor vertical montado. O eixo central horizontal na alavanca de aperto e o ponto de pressão na peça a trabalhar estão em um nível. Com isto não é possível nenhum movimento relativo na peça de trabalho. Os canais transversais no orifício de montagem devem estar livremente rodados para a proteção dos anéis em O que se encontram no retentor e ser providos de inclinações de introdução. Com o retentor vertical fechado, o ar comprimido que anteriormente saía livremente é acumulado no bico de ar comprimido. A pressão de acumulação que se forma pode ser utilizada com o auxílio de um conversor de sinais para o controle do tensionamento.

Observação:
O conversor de sinais não está incluído no material fornecido. A relação da alavanca B para C está nas alavancas standard em 1 para 1,5!
No planejamento da alavanca de molde existem desvios que levam a uma força de aperto mais alta, permitida apenas em casos excepcionais.

Sp = aplicar tensão, Lo = soltar
