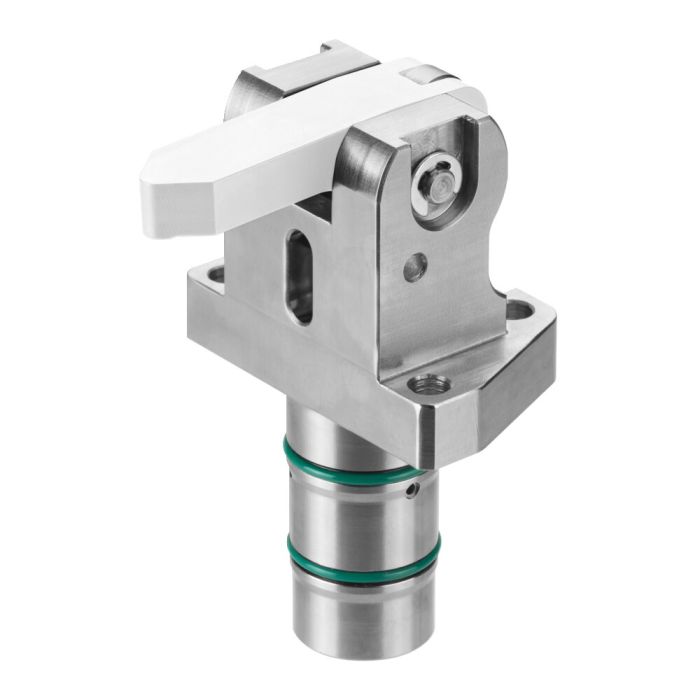

Fixador vertical, modelo flangeado
Concepção:
Corpo em aço. Superfície externa galvanizada. Volume de fornecimento sem alavanca de aperto. Um pino cilíndrico para alinhamento fino é fornecido solto. Alimentação de óleo através de canal de óleo no corpo do dispositivo. Parafusos conforme ISO 4762, classe de resistência 12.9, levemente lubrificados, estão incluídos no material fornecido.
Aplicação:
O fixador vertical é adequado principalmente para dispositivos de aperto onde o óleo é alimentado através de canais perfurados no corpo do dispositivo.
Características:
Possibilidade de posicionamento próximo da peça. A alavanca de aperto abre 90°, facilitando o carregamento ou remoção de peças manualmente ou por meio de robô.
Observação:
Os chanfros de inserção para as vedações não devem ter transições afiadas. Durante a montagem, lubrificar a carcaça. Para alavancas de aperto adequadas, consultar 6958E-XX-00-0X, 6958E-XX-00.
Sob consulta:
Na variante com consulta pneumática também é possível consultar se a alavanca de aperto está aberta ou fechada. Versões com consulta pneumática podem ser fornecidas sob consulta.
Sp = Apertar, Lo = Soltar
| N.º de encomenda | 570466 |
|---|---|
| Tipo de produto | Fixador vertical |
| Máx. de funcionamento [bar] | 250 |
| Máx. força de pistão [kN] | 17.5 |
| Tipo de comando | Dupla ação |
