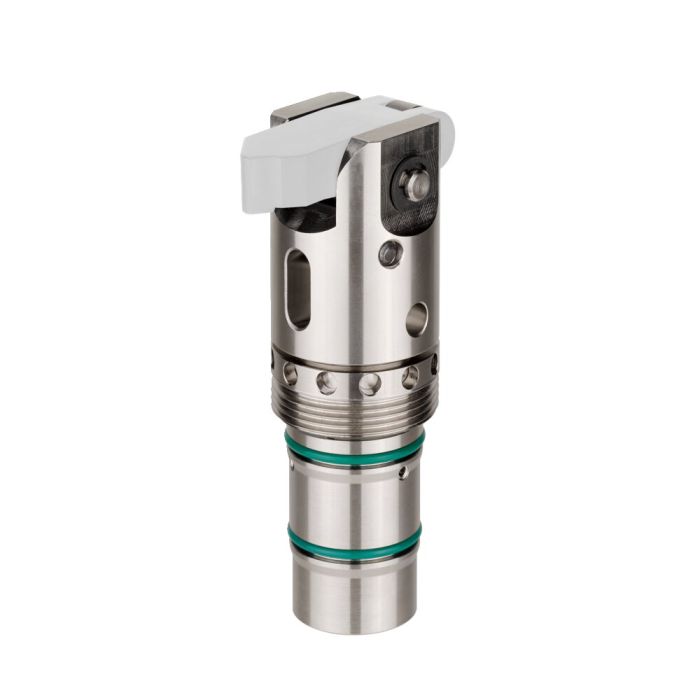

Fixador vertical, modelo roscado

Concepção:
Caixa de aço, superfície niquelada no exterior, biela do pistão endurecida. Volume de fornecimento sem alavanca de aperto.
Caixa com dois furos para instalação de proteção contra rotação.
Um pino cilíndrico para proteção contra rotação adjacente solto. Alimentação de óleo através de canal de óleo no corpo do dispositivo.

Aplicação:
O fixador vertical é particularmente adequado a dispositivos tensores, em que o fornecimento de óleo seja efectuado através de canais perfurados no corpo do dispositivo. Utilização para dispositivos tensores com proporções de espaço limitadas. Montagem do fixador vertical ajustável em 360°.

Características:
Nos espaços de montagem mais pequenos, a maior força de aperto. A alavanca de aperto abre 90°, desta forma, carregamento ou remoção simples das peças de trabalho, manualmente ou por robôs.

Observação:
Os chanfros de inserção para as vedações não devem ter transições afiadas.
Fresar a rosca até à face plana. Durante a montagem, lubrificar a caixa.
Usar chave-gancho de tamanho 20 = nº de pedido 54916, para tamanho 30 = nº de pedido 54940 e para tamanho 50 = nº de pedido 54973 na montagem.

Sob consulta:
Podem ser fornecidos mais tamanhos mediante pedido.

Sp = aplicar tensão, Lo = soltar
