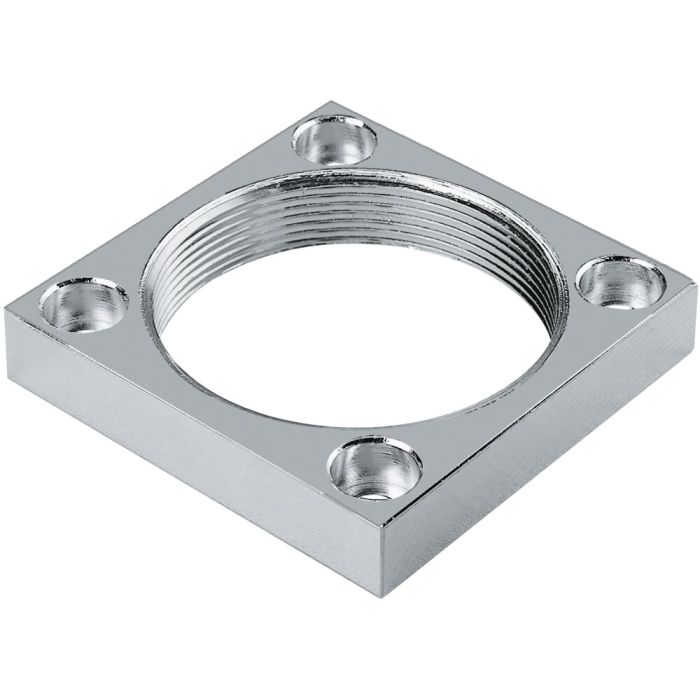

Flange roscado

Tamanho 63, rosca M80x1,5

N.º de encomenda

93104

N.º de encomenda	Tam.	C	Ød1	ØD2	D3	H	H1	L	Peso [g]
560065	12	24	8	4,5	M25x1,5	8	5	35	15
560066	16	29	8	4,5	M30x1,5	8	5	40	18
560067	20	32	9	5,5	M35x1,5	9	6	45	25
93062	25	37	9	5,5	M40x1,5	9	6	50	30
93070	32	45	11	6,5	M50x1,5	12	7	60	50
93088	40	50	11	6,5	M55x1,5	12	7	65	55
93096	50	58	13	8,5	M65x1,5	15	9	75	85
93104	63	70	13	8,5	M80x1,5	15	9	88	102

Observação:
Furos de fixação no flange roscado são iguais aos do flange do grampo pneumático nº 6829K e
nº 6829V.

Vantagens:
Evita a construção de rosca na placa de fixação do dispositivo.

Mais informação
N.º de encomenda	93104
Tipo de produto	Grampo pneumático giratório
Größe Schnellspanner	63
