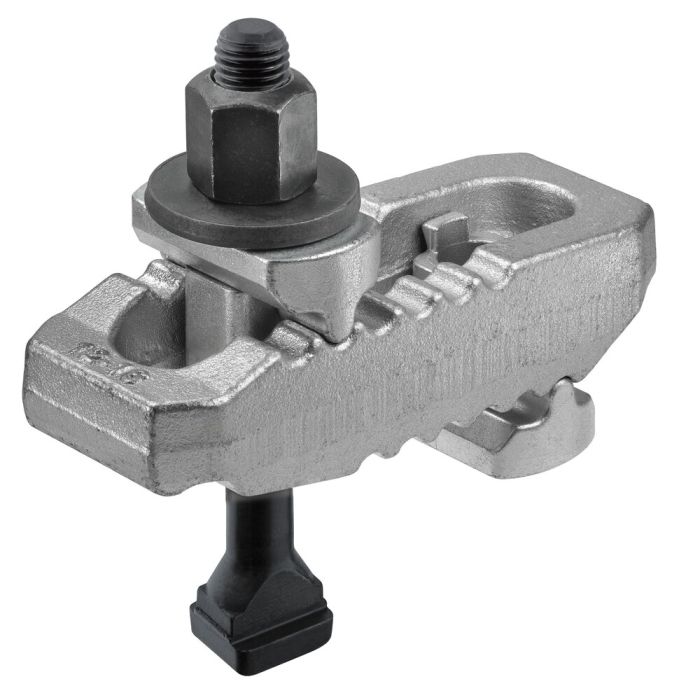

Garra de aperto "Krokodil", completa com DIN 787
Aplicação:
O Krokodil é usado em todas as funções de fixação em que é fixado em ranhuras em T e perfurações roscadas. A ponta de pressão e o contra mancal estão indissociavelmente ligados com a garra de aperto, de modo que o Krokodil está sempre pronto para ser rapidamente usado. A garra de aperto está equipada com duas extremidades de fixação e pode ser invertida facilmente consoante o caso de utilização. Deste modo são abrangidas todas as áreas de aplicação, no processamento com e sem levantamento de aparas (p. ex. moldagem por injeção e prensas).
Observação:
Para dados dimensionais em falta, ver nº 6312V.
Vantagens:
- Possibilidade de regulação variável e rápida à distância da peça de trabalho
- Utilização em todas as áreas do processamento com e sem levantamento de aparas
- Especialmente adequado para o uso em máquinas de moldagem por injeção e prensas
- Sem necessidade de mais bases para atingir a altura de aperto necessária
- A ponta de pressão e o contra mancal estão indissociavelmente ligados com a garra de aperto
- O Krokodil pode ser alargado de modo variável para qualquer altura de aperto.
* forças de fixação indicadas na posição de aperto otimizada (distância menor do parafuso de aperto ao ponto de fixação). Forças de fixação podem divergir conforme o aperto, classe de resistência do parafuso de aperto e estado da rosca (lubrificação).
| N.º de encomenda | 79780 |
|---|---|
| Parafuso tensor | Com parafuso de aperto |
| Ranhura [mm] | 10 |
| Parafuso métrico [M] | 10 |
| Mín. altura de fixação [mm] | 0 |
| Máx. altura de fixação [mm] | 40 |
