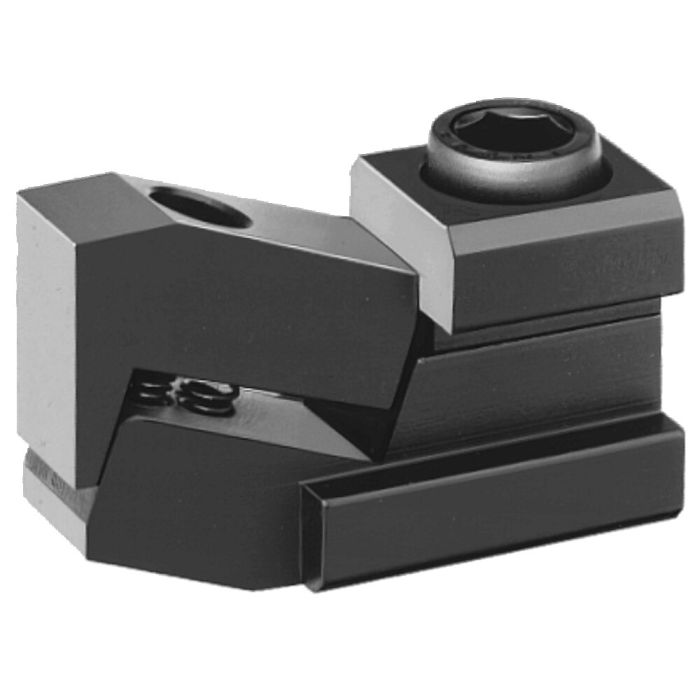

Grampo de aperto lateral modelo "Mini-Bulle"
Aplicação:
Com estes grampos de aperto temperados podem ser tensionadas peças especialmente baixas. O efeito de cunha das mandibulas coloca a peça firme e seguramente contra a mesa da máquina. As tensões horizontais são compensadas por um parafuso de dimensões adequadas ao tamanho da ranhura, que prende o aperto sem dano para a mesa.
Observação:
Hmin./Hmax.: dependente da profundidade da ranhura de acordo com a Norma DIN 650.
A peça de aperto pode ser retificada em X mm. Com isso podem ser atingidas alturas de aperto menores.
As forças de aperto F1 e F2 são alcançadas com a colocação ideal e a utilização do esforço de torção máx. dos parafusos de fixação.
| N.º de encomenda | 73080 |
|---|---|
| Tipo de produto | Grampos de aperto lateral |
| Ranhura [mm] | 22 |
