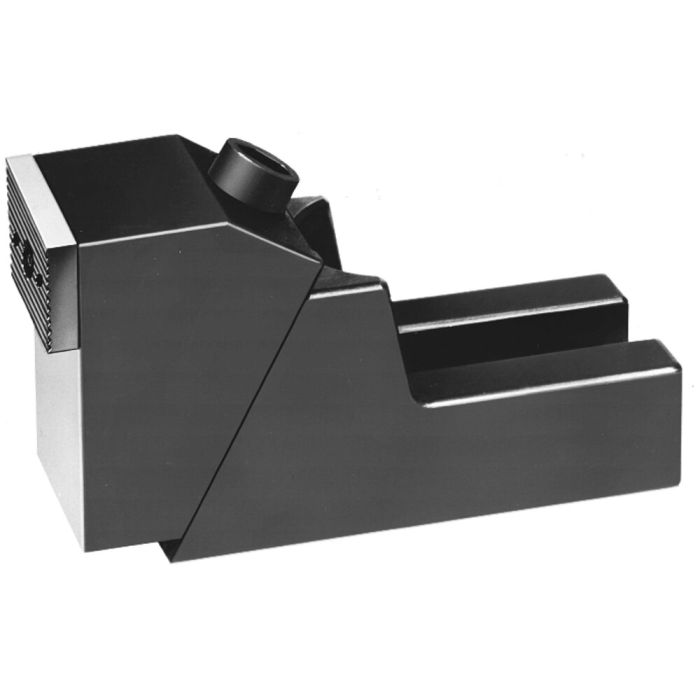

Grampo de aperto lateral reforçado, mordente reversível
Ranhura 12-18 mm, força de aperto horizontal máx. 8-28 kN, força descendente máx. 1,2-4,2 kN
N.º de encomenda
73213
Aplicação:
Através da grande superfície de aperto, estes grampos estáveis adequam-se a um aperto lateral de peças elevadas. Para prender na mesa da máquina, recomendamos o uso de 2 parafusos de aperto! Como parafusos de fixação devem ser encomendados em separado tirantes DIN 787 de acordo com a largura da ranhura - duas unidades para cada grampo.
Observação:
As forças de aperto F1 e F2 são alcançadas com a colocação ideal e a utilização do esforço de torção máximo dos parafusos de fixação.
* Forças de tensão F1 e F2 dependem da largura da ranhura.
| N.º de encomenda | 73213 |
|---|---|
| Tipo de produto | Mordente estabilizador |
| Ranhura [mm] | 12, 14, 16, 18 |
