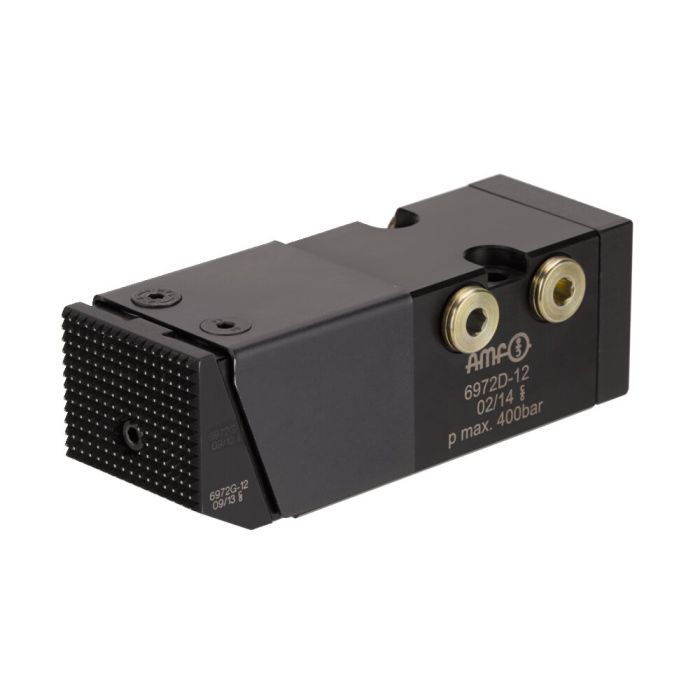

Grampo de aperto rasteiro, hidráulico

Concepção:
Corpo fundido em aço temperado, polido. Pistões endurecidos por cementação e esmerilados. Mordentes substituíveis. Versão normal com mordente estriado e endurecido. Completo com 4 parafusos de fixação conforme ISO, anel em O e parafusos de fechamento do óleo, separador da sujeira nos parafusos tensores. Alimentação de óleo através da conexão roscada ou do canal de óleo no corpo do dispositivo.

Aplicação:
O grampo de aperto rasteiro é aplicado sempre que seja possível apenas um aperto lateral e a peça de trabalho tenha que ser fixa ao corpo do dispositivo. O sistema hidráulico permite elevadas forças de compressão e de tração rasteira. Este fixador permite a aplicação nos corpos dos dispositivos com um fornecimento de óleo sem tubulações. A fixação é efetuada com quatro parafusos por cima.

Características:
Movimento rápido e seguro para trás, independentemente dos comprimentos dos cabos ou do número de elementos por circuito de tensão. Os movimentos horizontal e vertical são independentes entre si (não acoplado à força), provocando assim um verdadeiro efeito de tração inferior! Sem elevação do mordente visto os parafusos de aperto estarem vedado atrás dos mordentes. Adequado para a montagem em dispositivos. Uma nova ligação de mordentes através do amortecedor de borracha garante um deslize sem folgas.

Observação:
O percurso máximo de tração rasteira do mordente não pode exceder a medida G. Não girar excessivamente os parafusos de fixação! Ter em mente o binário máx. de aperto Md. O canal de óleo no lado inferior é fechado com um disco de vedação e um parafuso ISO 4762 - M 5x10. Pressão mínima de funcionamento 40 bar. Grandes possibilidades de variação através da ligação de óleo de ambos os lados e do canal de óleo de baixo. Mordentes e pistões hidráulicos ligados entre si com articulação,de modo a que não seja transmitido ao pistão nenhum momento de flexão, atingindo assim uma elevada durabilidade. Força de sustentação = aprox. 1/3 da respectiva força de aperto

Sp = aplicar tensão, Lo = soltar
