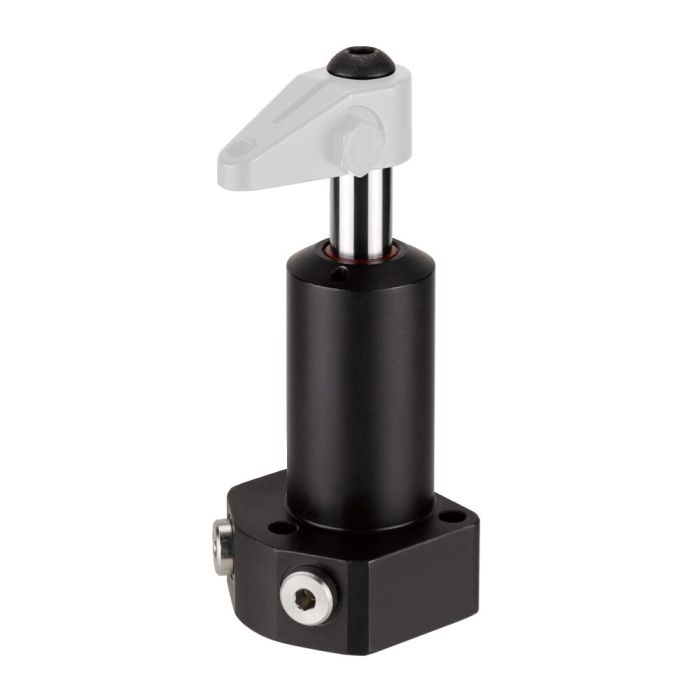

Grampo giratório, construção do flange de base, modelo de precisão

Concepção:
Revestimento do cilindro em aço endurecido e polido. Biela do pistão endurecida e cromada.
Biela do pistão com rosca interna e posicionamento de braço de fixação. Anel em O para a vedação da flange.
Separador na biela do pistão. Material fornecido sem braço de fixação. Alimentação de óleo através da conexão roscada ou do canal de óleo no corpo do dispositivo.

Aplicação:
O grampo giratório é aplicado nos dispositivos de aperto, onde especialmente as peças de trabalho devem ficar acessíveis e ser colocadas por cima. Com os grampos especiais (disponíveis a pedido) também é possível fixar peças de trabalho mais complexas.

Características:
O movimento giratório é executado por três guias de esferas, o que permite uma precisão mais elevada de posicionamento e repetição e uma vida útil mais longa.

Observação:
O curso do pistão é conduzido com esferas, por isso levar em conta o fluxo volumétrico Q máx. É preciso levar em consideração o comprimento do braço de fixação e o peso do mesmo. Na montagem de acessórios no pistão não pode ser exercida força sobre os pistões. Para compensar as diferenças de altura na peça de trabalho, a tensão vertical deve ser de 50% do curso de aperto. Na colocação em funcionamento certifique-se de uma perfeita ventilação. Para o estrangulamento do fornecimento de óleo pode ser usada opcionalmente a válvula de retenção por estrangulamento nº 6916-12. Para uma sequência de fixação controlada, a válvula sequencial opcional 6918-XX-XXX pode ser aparafusada diretamente na conexão roscada. Estão disponíveis outros ângulos de rotação.

Sp = fixar, Lo = soltar, terminação do nº de artigo: -21 = de ação dupla, giratório para a direita / -22 = de ação dupla, giratório para a esquerda / -210 = de ação dupla, giratório para a direita, curso de aperto longo / -220 = de ação dupla, giratório para a esquerda, curso de aperto longo

* Dados com braço de fixação, padrão
