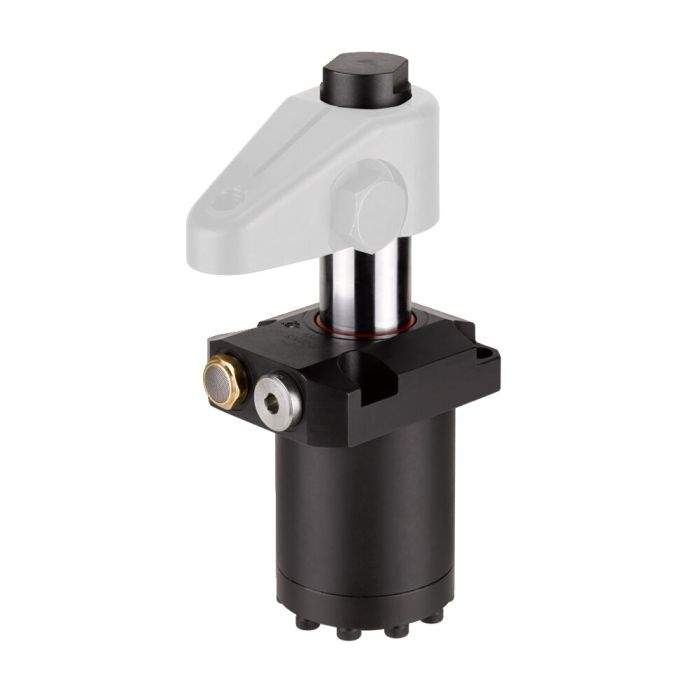

Grampo giratório, construção do flange de topo, modelo de precisão
Concepção:
Revestimento do cilindro em aço endurecido e polido. Biela do pistão endurecida e cromada. Separador na biela do pistão. Mola restabelecedora em aço inoxidável. Volume de fornecimento sem braço de fixação. Alimentação de óleo através da conexão roscada ou do canal de óleo no corpo do dispositivo.
Aplicação:
O grampo giratório é aplicado no dispositivo de aperto, onde, sobretudo as peças de trabalho devem ficar acessíveis e colocados por cima. Com os braços de aperto especiais (disponíveis a pedido) também é possível apertar peças de trabalho mais complexas.
Características:
O movimento giratório é executado por três guias de esferas, o que permite uma precisão mais elevada de posicionamento e repetição e uma vida útil mais longa.
Observação:
O curso do pistão é conduzido, por isso considerar o fluxo volumétrico Q máx. É preciso levar em consideração o comprimento do braço de fixação e o peso do mesmo. Na montagem de acessórios no pistão não pode ser exercida força sobre os pistões. Na aplicação em cilindros de ação simples existe o perigo do líquido ser aspirado. Aqui a ventilação deve ser deslocada para uma área limpa e protegida através de uma tubulação de conexão. Na colocação em funcionamento certifique-se de uma perfeita ventilação. Para o estrangulamento do fornecimento de óleo pode ser usada opcionalmente a válvula de retenção por estrangulamento nº 6916-12-04. Para uma sequência de fixação controlada, a válvula sequencial opcional 6918-XX-XXX pode ser aparafusada diretamente na conexão roscada. Estão disponíveis outros ângulos de rotação.
Terminação do nº de artigo: -11 = de ação dupla, giratório para a direita / -12 = de ação única, giratório para a esquerda
* Dados com braço de fixação, padrão
| N.º de encomenda | 327155 |
|---|---|
| Força de aperto máx. [kN] | 22 |
| Tipo de comando | Simples ação |
| Curso [mm] | 28 |
| Fixação | Flange de topo |
| Sentido de rotação | Giratório para a direita |
