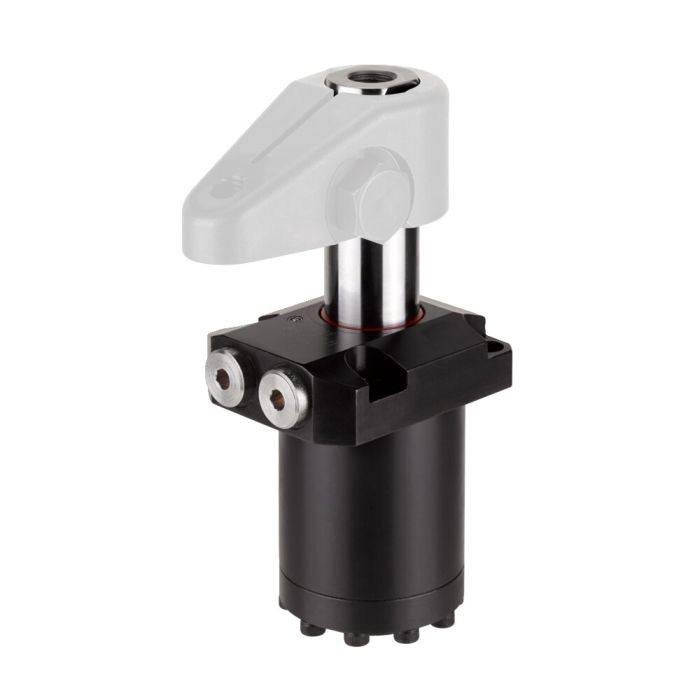

Grampo giratório, construção do flange de topo, modelo de precisão
Concepção:
Revestimento do cilindro em aço endurecido e polido. Biela do pistão endurecida e cromada. Separador na biela do pistão. Volume de fornecimento sem braço de fixação. Alimentação de óleo através da conexão roscada ou do canal de óleo no corpo do dispositivo.
Aplicação:
O grampo giratório é aplicado no dispositivo de aperto, onde, sobretudo as peças de trabalho devem ficar acessíveis e colocados por cima. Com os braços de aperto especiais (disponíveis a pedido) também é possível apertar peças de trabalho mais complexas.
Características:
O movimento giratório é executado por três guias de esferas, o que permite uma precisão mais elevada de posicionamento e repetição e uma vida útil mais longa.
Observação:
O curso do pistão é conduzido, por isso considerar o fluxo volumétrico Q máx. É preciso levar em consideração o comprimento do braço de fixação e o peso do mesmo. Na montagem de acessórios no pistão não pode ser exercida força sobre os pistões. Na colocação em funcionamento certifique-se de uma perfeita ventilação. Para o estrangulamento do fornecimento de óleo pode ser usada opcionalmente a válvula de retenção por estrangulamento nº 6916-12-04. Para uma sequência de fixação controlada, a válvula sequencial opcional 6918-XX-XXX pode ser aparafusada diretamente na conexão roscada. Estão disponíveis outros ângulos de rotação.
Sp = fixar, Lo = soltar, terminação do nº de artigo: -21 = de ação dupla, giratório para a direita / -22 = de ação dupla, giratório para a esquerda / -210 = de ação dupla, giratório para a direita, curso de aperto longo / -220 = de ação dupla, giratório para a esquerda, curso de aperto longo
* Dados com braço de fixação, padrão ** Não disponível no estoque!
| N.º de encomenda | 327205 |
|---|---|
| Força de aperto máx. [kN] | 54 |
| Tipo de comando | Dupla ação |
| Curso [mm] | 28 |
| Fixação | Flange de topo |
| Sentido de rotação | Giratório para a esquerda |
