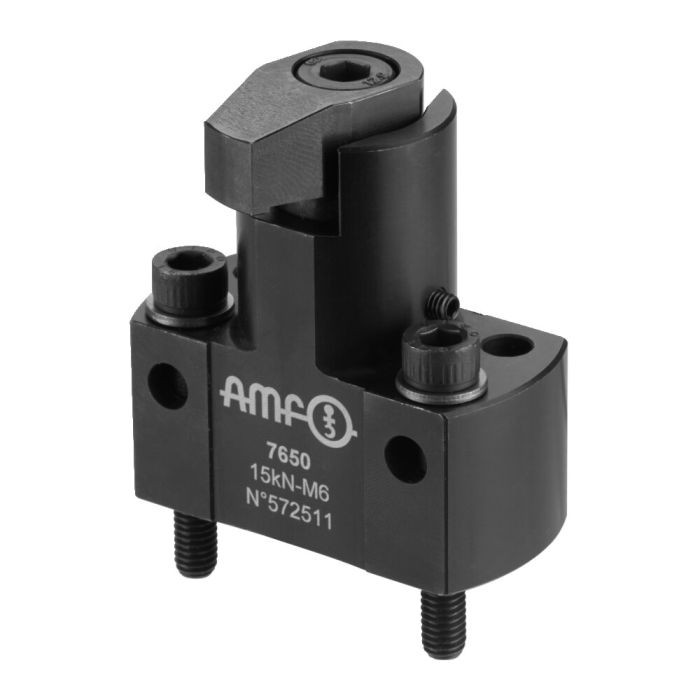

Grampo giratório, mecânico

Aplicação:
O grampo giratório pode ser posicionado vertical ou horizontalmente com dois parafusos de fixação Fsk. 10.9 pode ser posicionado e fixado sobre a placa do dispositivo. Com o parafuso de acionamento Fsk. 12.9 o braço de fixação é tensionado.

Vantagens:
- Construção compacta
- Oscilante à direita e à esquerda em um único grampo
- Ângulo de giro 180°
- Limitação de curso do braço de fixação relevante para segurança, por meio de trava integrada
- A alta força de fixação garante fixação segura mesmo sob altas cargas

Observação:
- A carga máxima pode variar conforme o estado da rosca de fixação dos parafusos (lubrificação).
- Ao utilizar o elemento de fixação em placas de dispositivos, a resistência à tração da placa do dispositivo deve ser de no mínimo 900 N/mm².
- Para reduzir o desgaste do parafuso de fixação e do parafuso de acionamento, recomendamos o uso da pasta para parafusos AMF 6339. Ela possui uma combinação sinergicamente eficaz de lubrificantes sólidos de alta performance e é resistente ao calor.

Sob consulta:
Outros tamanhos.
